大尺寸高功耗FCBGA散熱設計的新方案

熱設計網

隨著物聯網、云計算、5G通訊、智能駕駛的快速商用化,市場對高性能計算芯片的需求呈現爆發式增長,直接推動了芯片功耗的顯著提升。FCBGA封裝技術目前已成為高端芯片封裝的主流解決方案。

根據觀研天下數據顯示,從全球市場規模來看,2024年全球先進封裝市場規模達519.00億美元,同比增長10.9%;預計2025年全球先進封裝市場規模將達571億美元。從市場結構來看,先進封裝市場主要以FCBGA為主,占比達34%;2.5D/3D封裝和FCCSP封裝在全球市場占比均為20%。


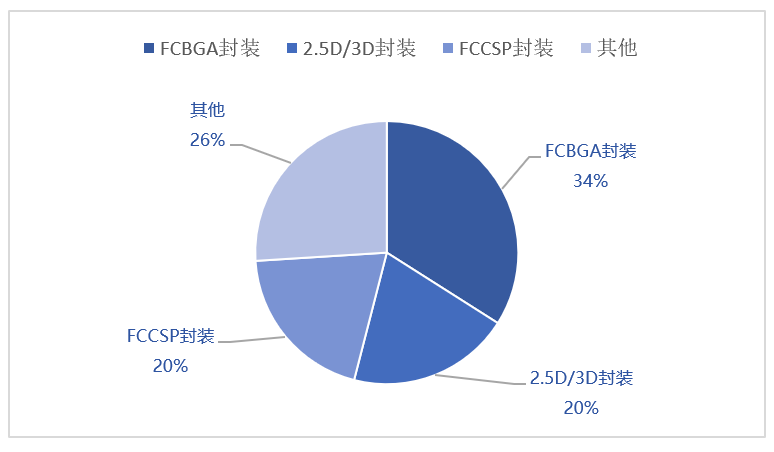

圖1 全球先進封裝市場規模(鴻富誠根據公開資料整理)

 最近幾年,全球及中國ADAS(高級駕駛輔助系統)芯片市場的競爭格局呈現“外資巨頭主導+本土廠商崛起”的雙重特征,NVIDIA、高通和Mobileye在全球范圍內獲得市場認可,國內市場以華為、地平線、黑芝麻智能為主,隨著算力TOPS上升,SOC熱流密度急劇上升,芯片尺寸也在逐步增大,芯片封裝多采用帶Lid蓋的FCBGA封裝結構。FCBGA封裝技術因其在高性能計算組件中的高度集成、高效散熱、高可靠性等優勢而受到業界的廣泛認可和采納。

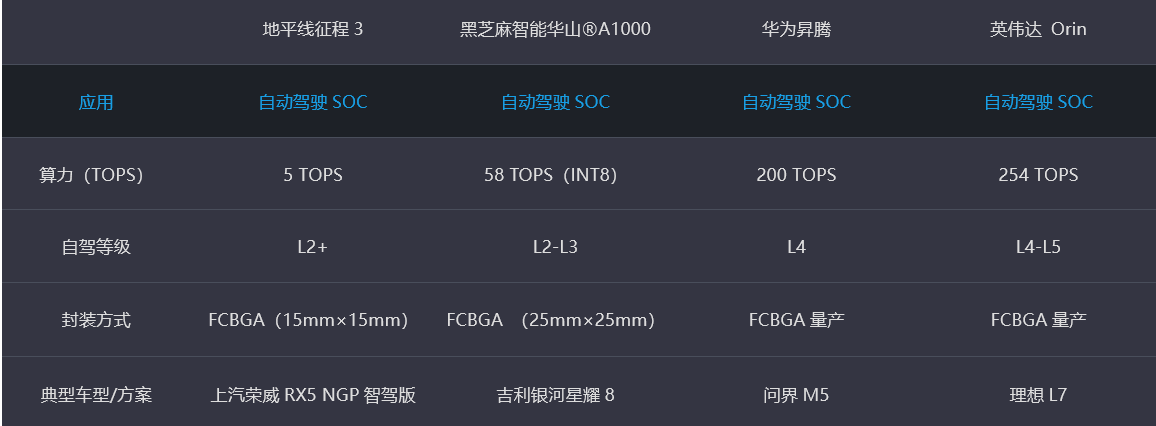

圖2 采用FCBGA封裝設計的ASDS 智駕芯片(鴻富誠根據公開資料整理)

FCBGA封裝技術具備以下核心結構特點:

1、高密度互連

倒裝芯片設計縮短電氣互連距離,支持更多I/O引腳,降低寄生效應,提升高頻信號完整性和準確性。

2、高效散熱

Die在運算過程中90%以上熱量直接從Lid蓋傳導至外部散熱器進行散熱。散熱路徑的TIM和Lid的有效散熱面積和低熱阻至關重要。

3、高集成度

10+層布線支持復雜供電/信號網絡,薄型化設計滿足車載/移動設備空間限制。

4、長期可靠性

Underfill材料提升機械強度,TIM材料提供長期穩定傳熱,Lid蓋提供散熱和機械抗壓抗震動沖擊雙重保護。

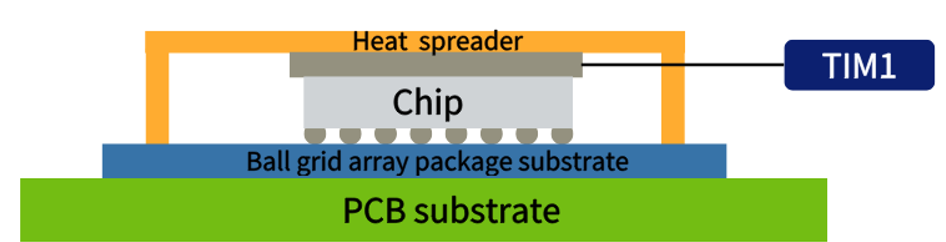

圖3  典型帶Lid蓋結構的FCBGA橫截面示意圖

FCBGA封裝散熱技術的挑戰與材料革新

作為高性能芯片的主流封裝方案,芯片算力和功耗的節節攀升,對FCBGA的散熱效能和長期運算的可靠性提出了更高的要求。隨著AI加速芯片、高階智能駕駛SOC芯片的普及,主流芯片熱流密度和芯片尺寸顯著增大 ,傳統散熱材料體系正面臨根本性挑戰。

傳統材料(硅脂、銦片)在大尺寸大功率FCBGA封裝應用中面臨重重困境

1、硅脂

導熱系數低:導熱系數僅3-6W/m·K,難以應對高熱流密度場景

材料風險長期使用存在干涸老化問題,導致界面熱阻(TIM Resistance)非線性增長。大尺寸封裝覆蓋率低。

2、銦片

工藝瓶頸:雖然具有86 W/m·K高導熱性,但需要Flux Spray、真空回流焊等復雜制程,原材料、設備投入與維護、工藝成本居高不下。

材料缺陷顯著:

易氧化性使長期熱老化后界面熱阻上升30%以上;

低延展性易引發機械應力集中,疊加循環熱應力和機械振動,導致CTE不匹配,熱界面易剝離;

熔點低,高溫真空回流焊導致微空隙率(Void Rate)>5%,覆蓋率不足,回流焊時溢料風險威脅器件可靠性。

熱界面材料技術迭代的優選路徑

為更好的解決高功耗大尺寸FCBGA的散熱難題,業內采取具有更低熱阻的Lidless封裝,但Lid在芯片物理保護、均熱效率、防污防塵上仍具有較大優勢,因此在FCBGA場景中,行業內正加速驗證石墨烯導熱墊片在TIM1場景的可行性,通過其本征低熱阻、可應對大尺寸芯片翹曲、長周期可靠性的特性,構建下一代FCBGA封裝散熱解決方案。

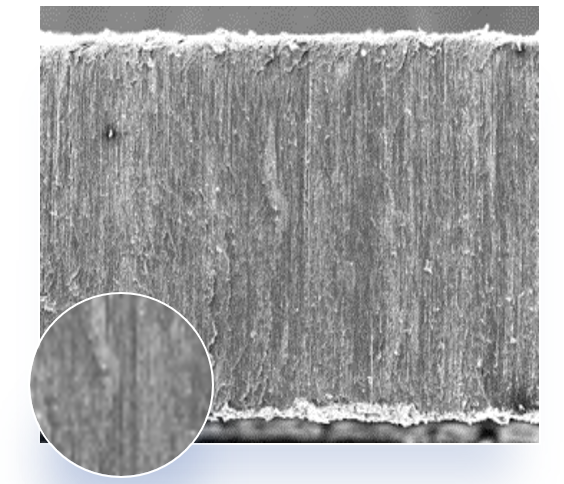

 圖4 鴻富誠石墨烯導熱墊片由縱向連續、高導熱、低密度石墨烯構成



鴻富誠針對高功率大尺寸FCBGA芯片封裝TIM1場景提出創新石墨烯導熱墊片產品解決方案:

1. 超低熱阻,工藝簡化,高效熱收益

采用鴻富誠石墨烯導熱材料,可直接自動化貼裝并施加合適的封裝壓力,熱阻低至0.04℃cm2/W,無需Flux Spray、真空reflow,在相同功耗下,芯片結溫與銦片相當,可減少因芯片過熱導致的降頻和壽命問題。

2. 創新結構設計,適配CTE且抗翹曲

鴻富誠石墨烯導熱墊片采用定向排列技術創新結構設計,縱向連續結構負責導熱,海綿結構的多孔特性負責形變,回彈率高,壓縮應力小,能自適應0.1-0.2mm的Lid和Die翹曲。

3. 超高可靠性,高覆蓋,零外溢

鴻富誠石墨烯導熱墊片通過內部實驗室及量產客戶實驗室嚴苛的1000h以上的高溫、高低溫沖擊、雙85老化測試,石墨烯導熱墊片熱阻變化率均<5%,相對于硅脂85%-95%、銦片80%-95%的覆蓋率,石墨烯導熱墊片老化測試后仍接近100%覆蓋,可靠性顯著優于硅脂和銦片。

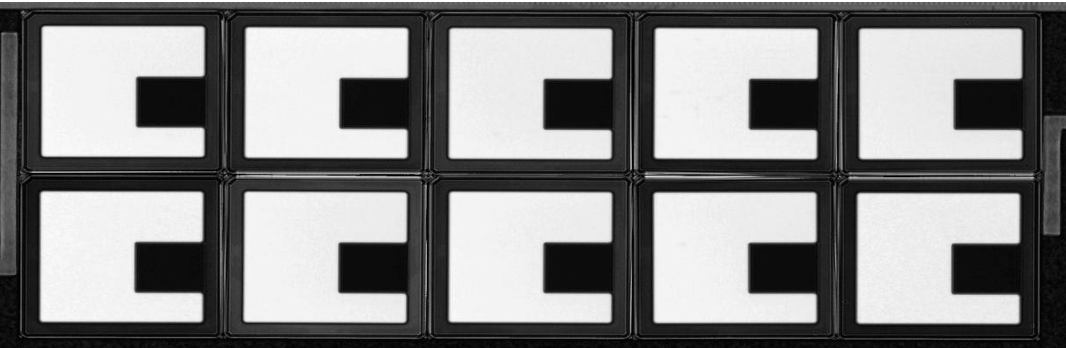

圖5 鴻富誠石墨烯導熱墊片150℃ 1000h老化后CSAM,孔隙率<0.1%,無脫層

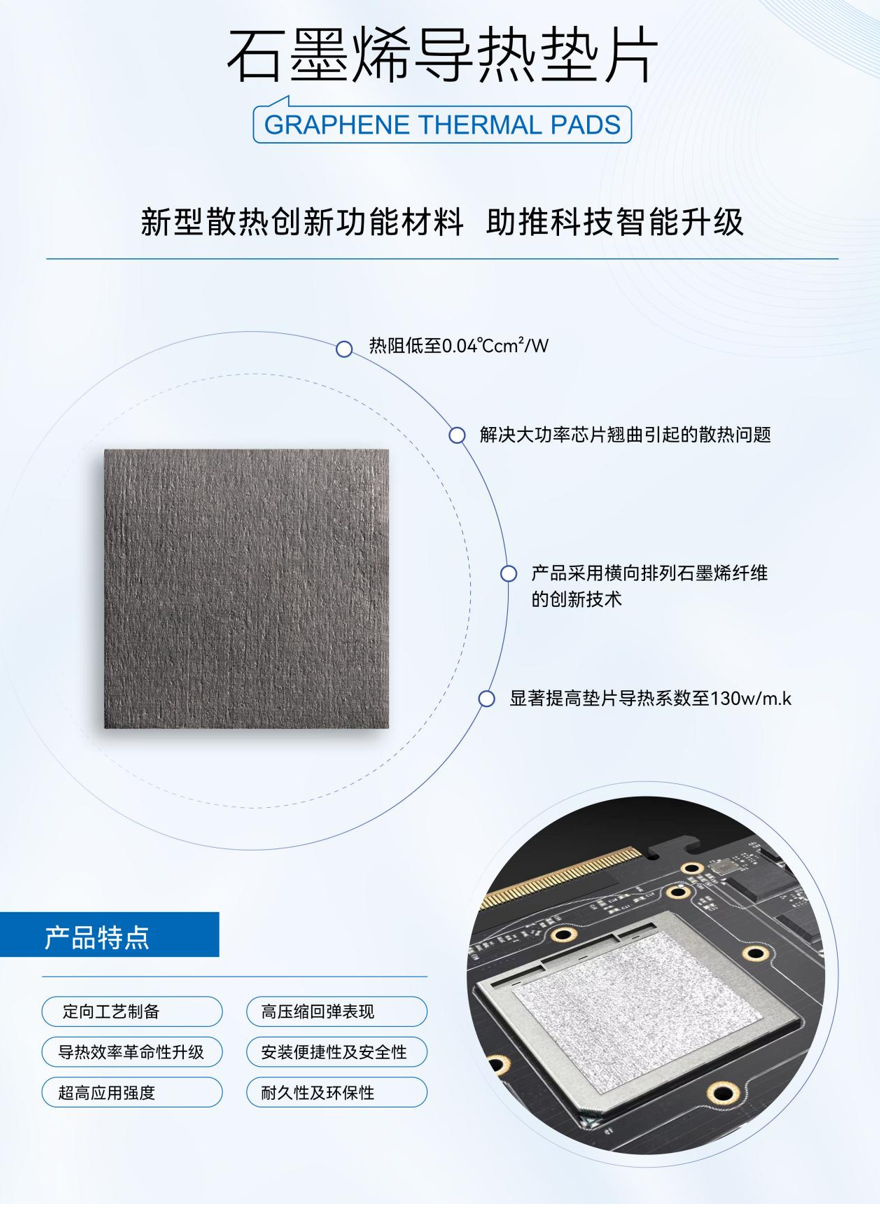

圖6 鴻富誠石墨烯導熱墊片

鴻富誠縱向石墨烯導熱墊片積累多年芯片散熱應用經驗,已實現自動化產線和量產交付,產品品質獲得國內外多家芯片行業龍頭企業認可。助力高功率大尺寸芯片簡化設計和制造難度,并提供長期高效可靠散熱,為先進封裝提供創新產品方案。


更多產品信息,請登錄鴻富誠官網查看:https://hfcsz.com/
