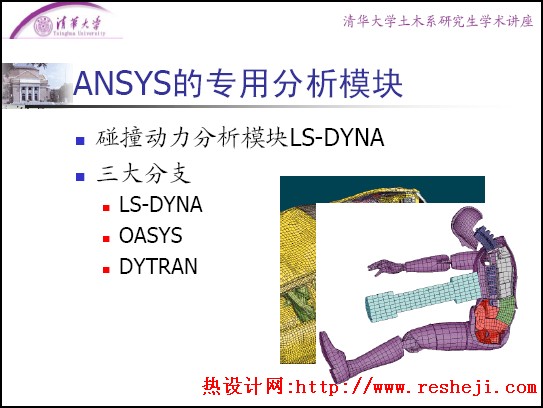

ANSYS入門及學習方法

ANSYS 2011-10-05

舉例Beam 3
平面2節點梁?jiǎn)卧?br /> Key Option
有3個Key Option選項：
Key Option(6)：是否輸出單元坐標節點荷載
Key Option(9)：是否輸出梁其他截面的結果
Key Option(10): 梁表面荷載定義是絕對坐標還是相對坐標

Real Constant
AREA: 截面積
IZZ: 慣性矩
HEIGHTS: 梁高度
SHEARZ：剪切變形參數
ISTRN: 初始應變
ADDMAS: 附加質量

注意事項
單元在ANSYS當中是作為一個最基本的功能組成部分，除了普通的單元以外，接觸、自由度耦合、預應力等大量功能也是基于單元而

設立的
ANSYS為了保證其程序的通用性和可擴展性，對一些新功能以增加新單元的形式加以引入（16x系列單元族）
使用單元前，應仔細閱讀幫助文件中關于單元使用方法和理論的相關章節

常用材料模型
雙線性彈塑性（包括等強硬化與隨動硬化）：低強度鋼材
多線性彈塑性（包括等強硬化與隨動硬化）：高強鋼材，混凝土
Drucker-Prager：土
Concrete：混凝土，巖石

輸入方法注意事項
ANSYS提供的材料屬性并不算豐富，只提供了最必須的一些材料屬性
ANSYS的一些材料和單元選擇密切相關，很多材料模型只能用于特定單元
ANSYS的材料定義有些是為特殊功能模塊設計的，需要弄清楚哪些材料模型ANSYS集成了，哪些沒有集成

建模注意事項
建立復雜模型時，務必清晰了解模型中幾何元素的拓?fù)潢P(guān)系
體由哪些面組成，面由哪些線組成，線的頂點和終點等
ANSYS的建模功能在各個版本中進步是最快的，但是建模過程中仍然推薦仔細控制模型的幾何形狀
準確且邏輯關系清晰的模型是成功分析的重要條件，即使ANSYS解決不了，也很容易轉到其他程序

學會使用選擇集
ANSYS允許用戶對模型中的各個元素（點，線，面，體，節點，單元）建立集合，按集合對這些元素進行操作
對于復雜模型，建立關系清晰的集合模型會大大方便后續分析工作
推薦：對相同屬性的元素都建立相應的選擇集，后續分析直接對這些選擇集進行操作

重要的體元素布爾操作
Add：將兩個體合并為一個體
Subtract：兩個體相減
Overlap: 兩個體疊加
Glue: 兩個體合并公用面
Divide：分割兩個體

注意事項
靈活利用工作平面和體操作可以實現各種復雜變換，但是變換過程可能需要經過若干步驟
建立完復雜形體后，建議將復雜形體分割為若干個簡單的形體，便于后期分網操作
主要是經驗的積累

網格劃分
ANSYS主要提供了三種網格劃分方式：
自由網格劃分(Free)
映射網格劃分(Mapped)
掃略網格劃分(Sweep)

自由網格劃分
Smart網格劃分—根據模型曲率來決定網格劃分
根據單元大小、或者線分段、面分割來劃分網格
二維網格劃分問題不大，三維網格劃分目前自由網格劃分只能劃分四面體網格，不能劃分六面體網格

網格劃分的注意事項
建立幾何模型的時候就盡量考慮分網的方便
在對體分網前最好先對體所附著的線進行分割，控制該邊的網格密度，必要是還可以對面進行網格劃分，以更好控制網格形態
分網很少一遍成功，分網前最好保存存檔，條件允許的情況下盡量多試一些分網方案，以求得精度和計算代價的均衡

后處理的主要功能
結果的文字輸出(Result List)
結果的云圖輸出(Result Contour)
結果的矢量輸出(Result Vector)
結果的路徑輸出(Result Mapping)
Element Table的提取
Load Case 及其組合

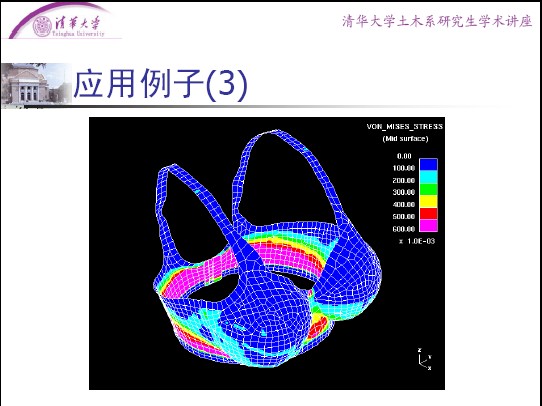

計算結果的云圖輸出
Contour Plot

線性單元的云圖輸出
需要先定義Element Table
再到Contour Plot里面設定Line Element Result

計算結果的矢量輸出

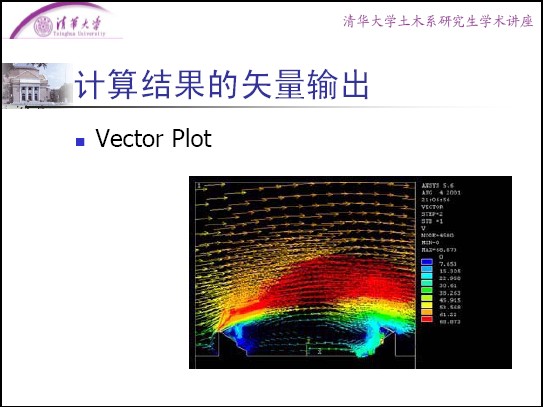

Vector Plot
