FloEFD 是無縫集成于主流三維CAD 軟件中的高度工程化的通用流體傳熱分析軟件，它基于當今主流CFD 軟件都廣泛采用的有限體積法(FVM)開發，F(xiàn)loEFD 完全支持直接導入Pro/E、Catia、Solidworks、Siemens-NX、Inventor 等所有主流三維CAD 模型，并可以導入Parasolid、IGES、STEP、ASIC、VDAFS、WRML、STL、IDF、DXF、DWG 等格式的模型文件。FloEFD 的分析步驟包括CAD 模型建立、自動網格劃分、邊界條件施加、求解和后處理等都完全在CAD 軟件界面下完成，整個過程快速高效。FloEFD 直接應用CAD 實體模型，自動判定流體區域，自動進行網格劃分，無需對流體區域再建模。在做CAD 結構優化分析時，先對一個CAD 模型進行一次FloEFD 分析定義，同類結構（裝配）的CAD 模型只需應用獨有的項目克隆(Project Clone)技術，即可馬上進行不同裝配下的FloEFD 計算，從而快速優化設計方案。

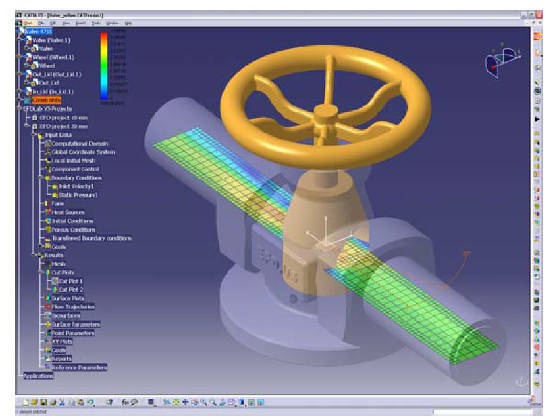

FloEFD 與CAD 軟件無縫集成

作為無縫集成于CAD 軟件、面向結構設計工程師的通用CFD 軟件。FloEFD 區別于傳統CFD 軟件的四大優勢：

? 針對熟悉CAD 軟件的工程師

FloEFD 是針對工程師開發，因此工程師只需要很基本的流體動力學以及熱傳導知識，無需更多理解數值分析方法和流體動力學方程，即可在熟悉的CAD 軟件界面中完成流體及傳熱分析；

? 集成于CAD 中使用簡單

無縫集成于CAD 環境中的FloEFD 軟件的使用界面非常直觀并且靈活，新用戶從入門到熟練使用一般只需一到兩天的培訓；

? 在CAD 軟件中快速分析

通過集成于CAD 環境中的FloEFD 分析向?qū)Вこ處熆梢栽跀?shù)小時之內就完成對CAD 模型的流動分析。因此在工程實踐中，可以方便快捷地短時間內分析多種不同方案。

? 在CAD 軟件中直接優化

FloEFD 可以在CAD 模型中直接進行不同方案的優化分析，無需進行傳統CFD 軟件必需的流體模型建立（固體區域布爾分割等）、網格劃分，施加邊界條件后再求解。

FloEFD 的求解精度久經驗證

FloEFD 是面向產品設計工程師的流體動力學分析軟件，經過多年的理論與工程實踐驗證，目前全球使用客戶已超過3000 家。

FloEFD -- 七大關鍵技術

1. DC3 – Direct CAD-to-CFD Conception(直接嵌入三維CAD 軟件環境)

傳統CFD 軟件的前處理過程，首先是將結構CAD 模型導入CFD 軟件的前處理系統，然后人為判斷哪些是流體流動區域，哪些是實體區域，據此再進行輔助幾何造型，通過布爾操作完成對實體區域的切割、刪除等等工作，規模稍微大一點的模型準備工作將會耗去很長的時間。由于CAD 結構工程師與CFD 分析工程師關注點不同，因此這類布爾操作等幾何造型工作經常失敗，在此情況下， CFD 仿真工程師將不得不對模型中大量部分進行重新造型。FloEFD 軟件的出現，為CFD 分析工程師帶來了巨大的方便，這得益于FloEFD 與主流CAD 軟件的完全無縫集成，使得FloEFD 能夠：

? 完全嵌入CAD 界面, 直接應用CAD 模型，自動區分固體區域

? 自動區分固體之外的流體區域，自動判定內部流動和外部流動區域

2. RAM – Rectangular Adaptive Mesh(矩形的自適應網格)

網格劃分是傳統CFD 軟件分析中人工耗時最多的一個關鍵工作，也是對分析人員專業背景要求很高的工作。網格劃分的質量與分析結果的準確性具有直接的關系，傳統的CFD 分析工程師都需要花費大量的時間去劃分高質量的網格。但是這一現狀在FloEFD 軟件中將徹底改觀，F(xiàn)loEFD 強大的網格自動生成能力將工程師從繁重的網格劃分工作中解放出來，因為FloEFD 能夠：

? 自動進行固體和流體區域的網格劃分，根據幾何模型和求解自適應要求，自動細化/粗化網格

? 完全支持人工網格控制和局部加密
