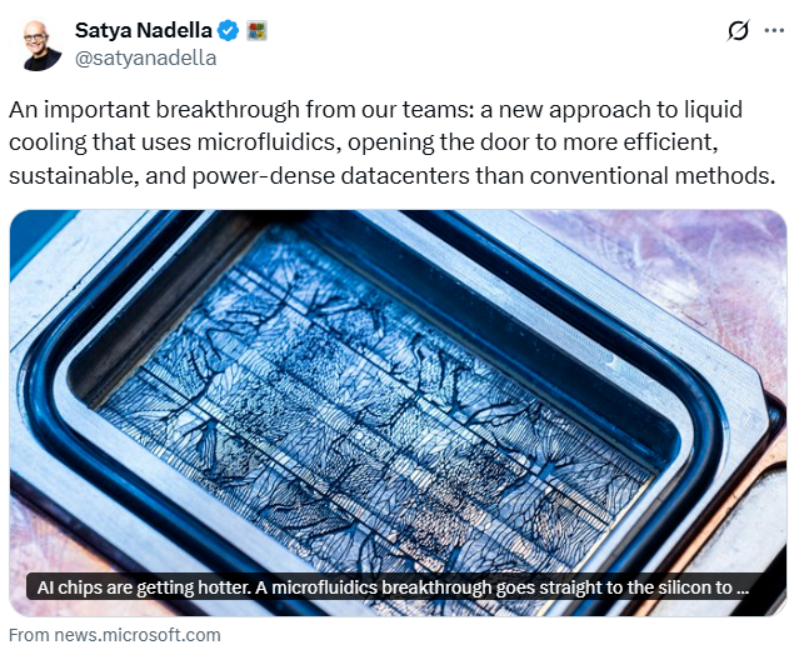

近日，微軟首席執行官薩提亞·納德拉（Satya Nadella）在社交平臺上宣布，其團隊已成功開發出微流體冷卻技術——通過細如發絲的微小通道，直接將冷卻液輸送到芯片內部。
人工智能的高速發展帶來前所未有的算力需求，而支撐這些需求的核心是數據中心里的高性能芯片。與以往的硅芯片相比，新一代AI芯片在功率和熱流密度上成倍提升，隨之而來的就是 更嚴重的發熱問題。對于數據中心來說，這個問題更為嚴峻。
“微流體冷卻能夠支持更高功率密度的設計，從而在更小的空間內實現客戶關心的功能并提供更好的性能?！?微軟云運營與創新部門企業副總裁兼首席技術官Judy Priest 表示?！暗紫任覀儽仨氉C明這項技術和設計可行，然后接下來的重點就是測試可靠性。”
實驗室測試結果顯示，微流體冷卻在不同工作負載和配置下，散熱性能最高可比冷板提升三倍，并可使 GPU 芯片內部的最高溫升降低 65%（具體數值隨芯片類型不同而變化）。團隊預計，這項先進的冷卻技術還將改善數據中心的 PUE（電源使用效率） 指標，降低能耗和運營成本。
01 詳解微軟的微流體冷卻技術——從自然啟發到AI優化
為了突破冷板液冷的局限，微軟研發團隊嘗試了一種更激進的方案：微流體冷卻（Microfluidics）。這項技術的核心思路，是直接在硅芯片背面蝕刻出微米級的溝槽，讓冷卻液能夠直接流經發熱區域，而不是隔著多層封裝進行散熱。
這些微通道的尺度接近頭發絲，極其精細，稍有偏差就可能導致堵塞或芯片強度下降。因此，微軟團隊與瑞士的初創公司（Corintis）合作在設計過程中引入AI輔助優化，借助仿生學思路，讓冷卻液的流動路徑更接近自然界中的高效分布。比如葉脈、蝴蝶翅膀的血管結構，它們都能以最短路徑輸送能量，AI 則幫助把這種“自然智慧”遷移到芯片的溝槽布局中，從而更精準地冷卻“熱點”。
該技術需要確保通道足夠深，以循環足夠的冷卻液而不會堵塞，同時又不會太深以至于影響硅片有破裂的風險。僅在過去一年中，該團隊就進行了四次設計迭代。微流控還需要為芯片設計防漏封裝，找到最佳冷卻劑配方，測試不同的蝕刻方法，并開發一種在芯片制造中添加蝕刻的精細化工藝。
實驗表明，這種設計能讓冷卻性能相比冷板提升多達三倍，并使GPU內部最高溫度降低約 65%。更重要的是，由于冷卻液能直接接觸硅芯片，所需的液體溫度不必像傳統冷板那樣過低，這意味著制冷能耗也同步下降，從而提高了數據中心的能源利用效率（PUE），降低運維成本。
在應用層面，微流體冷卻不僅能解決過熱問題，還能為數據中心與AI計算帶來新的可能性：
性能釋放：支持更高功率、更高密度的芯片設計，允許安全“超頻”。
可靠性提升：溫度控制更精確，降低芯片損傷風險。
空間效率：服務器機架可更緊湊布置，減少數據中心對新建筑的依賴。
可持續性：冷卻液無需過度降溫，同時還能提高余熱利用價值，降低對電網的負擔。
可以說，微流體冷卻并不僅僅是一種散熱手段，它更像是一種打開未來芯片架構和數據中心設計的新鑰匙。下一步，Microsoft繼續研究如何將微流體冷卻整合到其未來幾代第一方芯片中。該公司表示，它還將繼續與合作伙伴合作將微流體技術引入其數據中心的生產。
微流體冷卻只是微軟推動下一代冷卻技術、優化云堆棧各個環節的一部分。傳統數據中心依靠大型風扇吹風散熱，但液體的導熱效率遠高于空氣。微軟已在數據中心部署的一種液冷形式就是冷板（cold plates）：冷板置于芯片之上，冷卻液流入冷板內部的通道，從芯片帶走熱量后再流出降溫。然而，芯片在封裝時會被多層材料覆蓋，用于擴散熱量和保護芯片。但這些材料也限制了冷板的散熱效果。未來為 AI 設計的新一代芯片功率更強，發熱更高，冷板將難以勝任。
通過微流體通道直接冷卻芯片效率更高，不僅能更快帶走熱量，還能提升整體系統性能。因為去掉了多層隔熱材料，冷卻液可以直接接觸發熱點，因此不必保持極低溫度就能實現良好散熱。這意味著數據中心可以減少冷卻液制冷能耗，同時比冷板效果更好。微流體還支持更高效的廢熱利用。微軟還希望通過軟件等手段優化數據中心運營?！叭绻⒘黧w冷卻能減少冷卻能耗，就能減輕對附近社區電網的壓力。散熱還限制了數據中心設計。數據中心的優勢之一是服務器可以緊密放置，但服務器間距過小就會出現散熱瓶頸。微流體冷卻將允許更高密度的服務器布局，從而在不擴建新建筑的前提下提升算力。
微流體冷卻還可能為全新芯片架構打開大門，例如3D堆疊芯片。就像把服務器靠近能降低延遲一樣，將芯片垂直堆疊能進一步降低延遲。但這種3D架構因發熱嚴重而難以實現。然而，微流體能夠?qū)⒗鋮s液帶到極靠近功耗的位置，因此完全可能在3D 芯片設計中讓冷卻液穿過芯片。比如采用柱狀微針作為層間支撐（類似多層車庫的柱子），讓冷卻液在其間流動。
去除散熱瓶頸還將允許在服務器機架內放置更多芯片，或在單芯片上集成更多核心，從而提升速度，并實現更小巧但更強大的數據中心。微軟希望通過證明像微流體這樣的新型冷卻技術可行，為全行業鋪平道路，使下一代芯片更高效、更可持續。
03 關于微流控
隨著半導體進入三維結構，集成冷卻的想法逐漸可行。1980年代，制造商嘗試在硅芯片上疊加多個組件，并提出在上層制作微通道冷卻，但由于芯片供應商更關注堆疊有源組件，這一方案未被廣泛采用。2015年，佐治亞理工學院與英特爾合作，首次在 FPGA 芯片上集成微流體冷卻層，將液體冷卻距離晶體管僅幾百微米，消除了硅芯片頂部散熱器的需求，為新一代電子產品提供了潛在顛覆性技術。
2020年，比利時魯汶大學的 Tiwei Wei 在電力電子領域提出微冷卻通道方案，主要針對 GaN 等大功率芯片，盡管他認為該技術不適合通用微處理器。同時，瑞士洛桑聯邦理工學院的 Matioli 團隊在晶體管下方構建微流體 3D 網絡，使冷卻液直接接近發熱核心，功率密度可達每平方厘米 1.7kW，顯著提高散熱效率。
2021年，微軟團隊將微針鰭片蝕刻在標準英特爾 CPU 背面，并結合 3D 打印歧管實現微流體冷卻。通過該技術，CPU 可在超頻至 TDP 兩倍功率下安全運行，熱阻降低 44%，所需冷卻液量僅為傳統冷板的三十分之一。
這些發展表明，微流體冷卻正在從實驗室研究逐步走向?qū)嶋H應用，為高功率密度芯片和未來 3D 芯片架構提供了可行的散熱方案。
