定義：

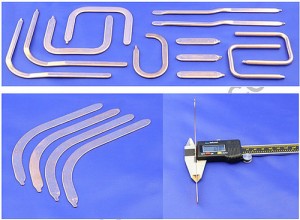

我們把扁平形狀，且厚度<2mm的熱管稱之為超薄熱管。實際中一般有1.0，1.2，1.5，1.8這幾個尺寸應用。

1mm以下的超薄管用mesh、fiber結構較多，業界最小厚度的為0.4-0.6mm。

結構：

超薄熱管是由圓管打扁的，而燒結銅粉的結構也相差很多。另外一種是采用銅網結構。



性能特點：

超薄熱管主要應用于底板均溫，快速導熱，或者超薄計算設備像平板、手機等產品中。業界最小尺寸的有0.4mm超薄管量產，可以用于手機、微型投影。常用的1-1.5mm的超薄管可應用于通信、工業計算類產品的散熱。

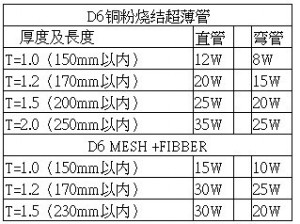

常見熱管的Qmax：

工藝：

銅管材—切斷—封口—灌粉—-燒結—-注入工作流體—-抽真空—–封口—–打扁。

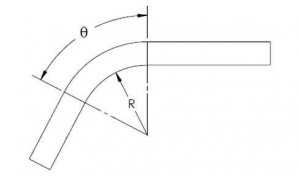

折彎角度和半徑

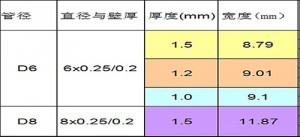

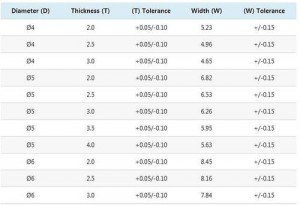

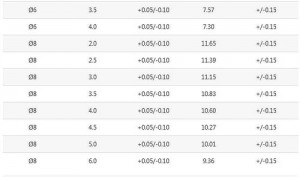

打扁厚度：
