散熱你真的懂嗎？ 解析熱管散熱器原理

1解析熱管散熱器原理

       散熱器是平臺中必不可少的，它可以幫助CPU達到?jīng)鏊慕禍匦Ч孋PU運行更加穩定。往往玩家們都會使用帶有熱管的散熱器進行安裝，不同需求的玩家選擇的散熱器有所不同，隨之散熱器的熱管數量也會有所不同。有當單熱管的，有雙熱管也有8熱管的散熱器。這些散熱器的散熱效果并不相同，玩家們需要通過自己的需求選擇適合自己的產品。

       很多玩家都會說散熱器的熱管是用來傳導熱量的，將CPU的熱量通過鰭片進行吹風散熱。要想有更好的散熱效果，就需要散熱器的熱管數量達到一定數量，否則很難滿足玩家們的需求。那么熱管到底如何散熱？今天編輯就待大家來看看。

2熱管散熱原理

       其實原理很簡單。物體的吸熱、放熱是相對的，凡是有溫度差存在的時候，就必然出現熱從高溫處向低溫處傳遞的現象。熱管就是利用蒸發制冷，讓熱管兩端溫度差很大，使熱量快速傳導。

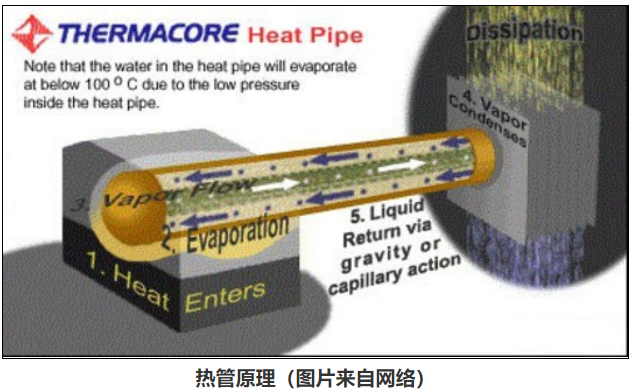

        熱管技術的原理其實很簡單，就是利用工作流體的蒸發與冷凝來傳遞熱量。將銅管內部抽真空后充入工作流體，流體以蒸發--冷凝的相變過程在內部反復循環，不斷將熱端的熱量傳至冷卻端，從而形成將熱量從管子的一端傳至另一端的傳熱過程。

       一 般熱管由管殼、吸液芯和端蓋組成。熱管內部是被抽成負壓狀態，充入適當?shù)囊后w，這種液體沸點低，容易揮發。管壁有吸液芯，其由毛細多孔材料構成。熱管一端 為蒸發端，另外一端為冷凝端，當熱管一端受熱時，毛細管中的液體迅速蒸發，蒸氣在微小的壓力差下流向另外一端，并且釋放出熱量，重新凝結成液體，液體再沿 多孔材料靠毛細力的作用流回蒸發段，如此循環不止，熱量由熱管一端傳至另外一端。這種循環是快速進行的，熱量可以被源源不斷地傳導開來。

3熱管設計有所不同

       目前市面中有些廉價的熱管散熱器，這其中也包括了某些顯卡散熱器，雖然采用了熱管，但外壁往往用的是鋁材，而且內部的毛細工藝也幾乎不可能采用粉末燒結工藝，因此性能必然不會像高端熱管那樣優秀。選購的時候，我們不能對這種產品的散熱性能報以過多的希望。

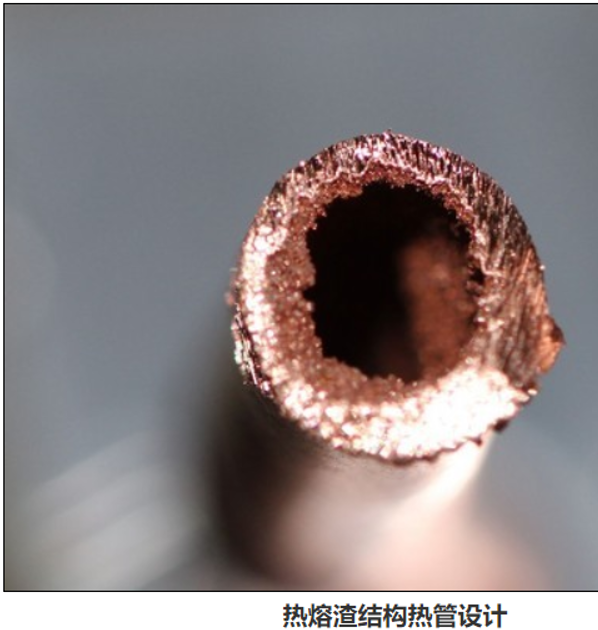

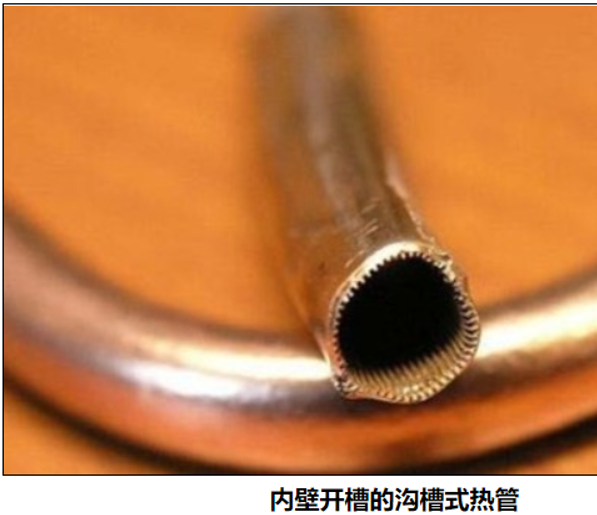

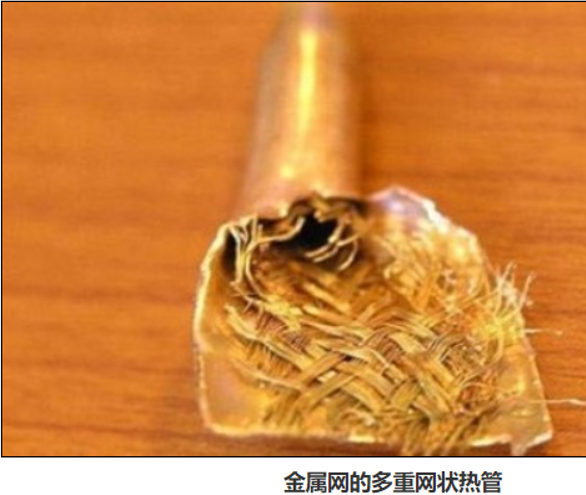

       認識熱管的分類有助于我們挑選優質的散熱器，雖然在PC用散熱器中的熱管大部分采用的是銅作為主要材料，但是因為結構的不同造成散熱性能也大相徑庭。目前在四種分類中（絲網、溝槽、粉末燒結）大部分是以溝槽和燒結式兩種結構。

4鰭片折葉焊接工藝各有不同

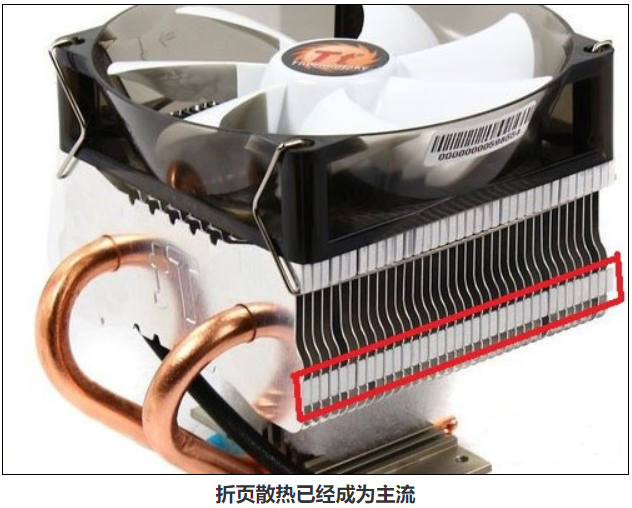

       我們所見的密集型細薄的散熱片都是這種工藝制作。在成形時，鰭片的邊緣保留有一小段特別設計的凸出部分，將鰭片固定在定制的模具中，將凸出部分彎折并互相鎖合，成為排列整齊的平行鰭片。與沖壓結合，主要用于制造回流焊或風道式設計所采用的平行密集細薄鰭片。

       折頁方式的優點明顯：機械鎖合結構簡單，工序少；可補償鰭片與吸熱底后續連接產生的介面阻抗。一次性的設備投入即可大量產出，現在市面上很多熱管散熱產品的鰭片鏈接方式都是這種，穩定而簡單。

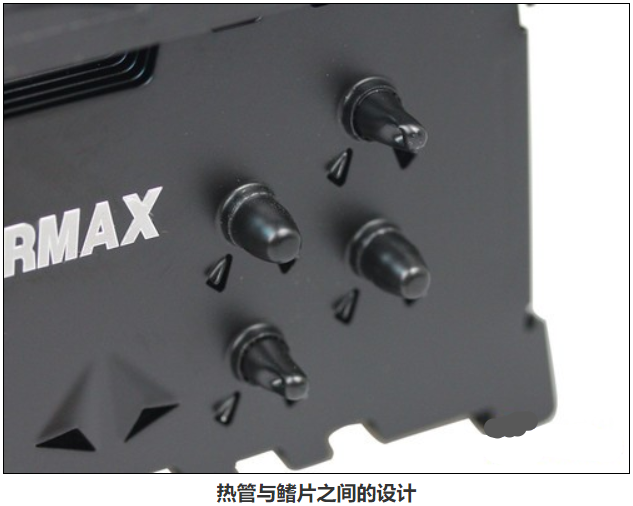

       而焊接這種散熱形式則是耳熟能詳?shù)慕饘偌庸し绞?。散熱片加工中最常用的焊接方式為回流焊，又稱再流焊。目前絕大部分的熱管散熱器，熱管與鰭片的鏈接方式便是焊接。因為焊接處的結合度直接影響散熱效果，所以焊接的成本較高。

5適合自己的才是最好的

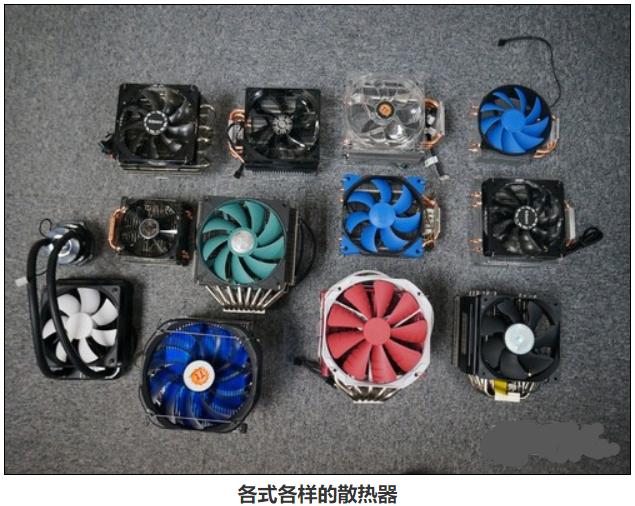

       選擇一款好的散熱器要根據玩家們的CPU參考，筆者可以分為三種人群，一種是普通玩家一種是游戲玩家另外一種是高端玩家。普通玩家的平臺不會進行超頻，也會長時間使用，對于散熱并不需要太多的要求，對于游戲玩家來說長時間的使用需要散熱能力比較好的散熱器，對于高端玩家來說一款可以經受超頻帶來的散熱器很重要。

       普通玩家筆者建議使用三熱管以下的散熱器產品，對于游戲玩家來說選擇三至四熱管的散熱器更加適合，而高端玩家適合更多熱管可以經受CPU嚴酷的熱量。通過散熱器的基本設計可以提供給玩家們選購的技巧，通過這些你可以選擇適合自己的散熱器產品。

本文來源：互聯網   版權歸原作者所有，轉載僅供學習交流，如有不適請聯系我們，謝謝。
