摘 要：隨著半導體器件集成度和功率密度不斷提高，散熱問題成為影響芯片性能與可靠性的關鍵因素。本文探討了散熱技術應用于半導體封裝的必要性，結合散熱技術的應用問題，重點闡述了半導體封裝中散熱技術的應用要點，使其在各類應用中具備更穩定、更可靠的性能。
半導體技術是現代科技的核心驅動力之一，其器件正朝著高性能、高集成度方向快速發展，但散熱問題日益凸顯，逐漸成為限制芯片性能提升和可靠性保障的重要因素。為確保半導體器件穩定運行、延長使用壽命并提升整體性能，高效的散熱技術十分關鍵。因此，深入研究半導體封裝散熱技術不僅具有重要的理論價值，對推動半導體產業持續發展也具有深遠的現實意義。
1 半導體封裝中應用散熱技術的必要性
1.1 半導體器件發展帶來的散熱挑戰
目前，半導體器件的集成度與功率密度呈指數級增長，芯片內部熱積累問題日益嚴重。以現代高性能處理器為例，其晶體管數量已從早期的數千個發展到如今的數十億個，同時功率密度顯著提升，使芯片運行時成為高強度熱源。研究表明，芯片結溫每升高10 ℃，器件壽命可能縮短約50%。這是因為高溫會加快半導體材料內部的電子遷移與化學反應，導致器件性能下滑、可靠性降低，甚至造成永久性損壞。
1.2 高頻高功率場景對散熱的更高要求
在5G 通信和人工智能計算這些高頻高功率應用場景中，半導體器件需要處理海量數據和高速信號，面臨更嚴峻的散熱挑戰。例如，5G 基站通信芯片需在高頻段實現高速數據傳輸，功率消耗大，熱量產出多。人工智能計算芯片在執行深度學習任務時，也面臨很大的散熱壓力。傳統的散熱方案，如散熱片和風扇的組合，已難以滿足這些場景對散熱效率和可靠性的嚴格要求。因此，開發新型封裝散熱技術成為保障高頻高功率半導體器件穩定運行的關鍵。
2 半導體封裝中散熱技術應用的問題
2.1 三維封裝的界面熱應力問題
三維封裝技術在提升集成度與散熱效率方面優勢顯著，但也帶來了一些新問題。在三維封裝中，不同材料的熱膨脹系數存在差異，溫度變化時會產生界面熱應力。這種熱應力會造成傳熱效率下降，對散熱效果產生影響。長期受這種熱應力作用，封裝結構可能會發生損壞，器件可靠性也會降低。因此，當前散熱技術的一個重要課題就是如何解決三維封裝中的界面熱應力問題。
2.2 超薄封裝對散熱材料機械強度的要求
隨著半導體器件向小型化、輕薄化方向發展，超薄封裝技術得到了廣泛應用。然而，超薄封裝（厚度＜100μm） 對散熱材料的機械強度提出了新的要求。散熱材料不僅需要具備良好的導熱性能，還需要滿足一定的機械強度，以確保封裝結構的完整性和穩定性。傳統散熱材料難以滿足超薄封裝的機械強度要求，需要研發新型散熱材料或改進現有材料，以滿足超薄封裝的發展需求。
3 半導體封裝中散熱技術的應用要點
3.1 材料優化技術
3.1.1 高導熱封裝材料
近年來，新型高導熱封裝材料不斷涌現。氮化鋁陶瓷作為一種典型的高導熱材料，其熱導率≥170 W/(m·K)，相較于傳統的基板材料具有顯著的導熱優勢，能夠快速傳導芯片產生的熱量，有效降低熱阻。例如，某些高端電子設備采用氮化鋁陶瓷基板時，能夠降低熱阻，提高散熱效率。金剛石/銅復合材料是一種備受關注的高導熱封裝材料，其熱導率在400～600 W/(m·K)范圍內。這種復合材料將金剛石超高的導熱性能與銅良好的導電性和加工性能結合，能夠高效導熱，在一定程度上滿足封裝工藝對材料物理性能的要求，為半導體封裝提供了更好的選擇。
3.1.2 熱界面材料
熱界面材料在芯片和散熱組件的連接中起著關鍵作用，其性能對界面熱傳遞效率有直接影響。其中，納米銀膠作為一種新型的熱界面材料，具有極低的接觸熱阻 （＜1 mm2·K/W），能夠在芯片與散熱基板之間形成良好的熱傳導通道，有效降低熱阻，提高熱量傳遞效率，顯著改善芯片與散熱結構間的熱接觸，確保熱量快速、順暢地從芯片傳至散熱裝置。石墨烯相變材料是一種重要的熱界面材料，在溫度變化時會發生相變，能吸收和釋放大量熱量，同時其接觸壓力敏感性大幅降低。在不同壓力條件下，石墨烯相變材料的熱傳遞性能穩定，在復雜封裝環境中適應性更佳，能有效提高界面熱傳遞效率，為半導體器件的散熱提供可靠保障。
3.2 結構創新設計要點
3.2.1 三維異構封裝
基于硅通孔技術的三維異構封裝架構，通過芯片垂直堆疊的創新設計，不僅有效提升了空間利用率與集成密度，還為熱管理提供了突破性的解決方案（見圖1）。該封裝體系與微流道散熱結構的協同優化，使散熱性能得到顯著提升。實驗數據表明，采用上述復合結構可使單位體積散熱效能提升300%。其中，微流道結構通過優化冷卻液流動路徑，實現了熱量的定向傳導與高效擴散，從而大幅提升了整體散熱效率，如圖2所示。
圖1 三維異構封裝結構示意圖

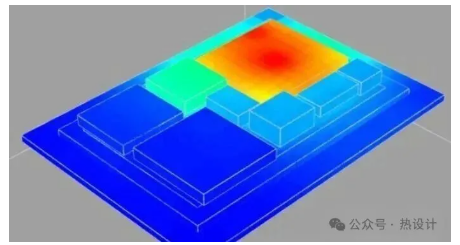

圖2 半導體三維異構封裝實驗數據的熱仿真圖
3.2.2 雙面散熱架構
雙面散熱架構采用倒置封裝技術（以 QDPAK 為代表）， 使散熱路徑縮減達40%，實現芯片熱量的雙向同步傳導。通過頂部與底部的協同散熱機制，顯著提升了散熱效能。研究數據表明，在功率型半導體器件中應用該架構，其功率密度較傳統結構提升2.1倍。通過散熱路徑的優化設計與散熱面積的拓展，有效攻克了高功率半導體器件的熱管理難題，從而實現了器件整體性能的優化提升。與傳統散熱方式相比，雙面散熱架構的優勢主要表現在以下3方面。首先，雙面散熱架構可充分利用芯片底部空間，從而有效拓展了芯片熱管理面積。其次，雙面散熱架構的熱源分布在芯片底部區域，與傳統方式相比可有效提升熱源傳遞效率。最后，由于熱傳遞路徑由頂部向底部移動，整個熱傳導過程更加高效。
3.3 先進工藝集成與利用
3.3.1 低溫鍵合技術的應用
在半導體封裝領域，低溫鍵合技術得到廣泛應用，其通過高效連接芯片與基板，為封裝工藝提供了重要支持。納米銀燒結工藝是低溫鍵合技術的典型代表，可在250℃的低溫條件下形成250 W/(m·K)高熱導率的連接界面，有效避免了傳統高溫工藝帶來的熱致?lián)p傷。該工藝獲得的連接結構孔隙率極低、熱傳導特性優異、機械穩定性突出，為半導體封裝提供了可靠保障。同時，納米銀燒結工藝顯著延長了熱循環壽命，使器件散熱性能保持持久穩定。
3.3.2 微結構的加工處理
激光誘導石墨烯的表面改性工藝通過高能激光束在銅基板表面構建三維多孔網絡結構，實現了散熱表面積的顯著提升，散熱面積增至原有水平的3倍以上。該工藝擴大了熱交換界面，促進了熱傳導效率，從而提升了銅基板的散熱性能。激光誘導石墨烯具有優良的導電性、高強度、高耐熱性和低成本等優點，在半導體封裝散熱材料領域具有廣闊的應用前景。隨著技術的發展，目前已有多種能夠?qū)崿F(xiàn)半導體器件芯片表面微結構加工處理的新工藝與技術，如真空蒸鍍、激光焊接、化學氣相沉積等。這些工藝通過在半導體芯片表面構建規則或不規則的微結構，實現了導熱功能的優化。目前應用較多的是激光焊接工藝，其主要原理是利用高能激光束照射芯片表面，產生局部高溫以提升熱傳導效率，從而實現散熱功能。
3.4 半導體封裝散熱技術的實踐應用領域
3.4.1 在高功率絕緣柵雙極晶體管模塊中的使用
作為現代電力電子技術的核心元件，高功率絕緣柵雙極晶體管模塊在工業自動化控制系統及新能源汽車驅動系統等關鍵領域發揮著重要作用。然而，在實際運行過程中，此類模塊往往需要承載數百伏的工作電壓和數百安培的電流，由此產生的焦耳熱效應顯著，對散熱系統的性能提出了嚴峻挑戰。為解決這一技術難題，直接液體冷卻技術應運而生，其通過將高導熱性冷卻介質直接輸送至絕緣柵雙極晶體管模塊基板接觸區域，實現了熱量的快速傳導與高效耗散。采用直接液體冷卻技術后，基板與散熱器之間的熱阻值可優化至0.05 K/W，這一突破性進展使絕緣柵雙極晶體管模塊在高電流密度（200 A/mm2）工況下仍能保持穩定的工作性能，有效提高了模塊的功率密度和可靠性，滿足了高功率應用場景對絕緣柵雙極晶體管模塊性能的要求。
3.4.2 在人工智能計算芯片中的應用
人工智能計算芯片是人工智能領域的核心運算單元，深度神經網絡等復雜計算任務的運行使其面臨嚴峻的能耗挑戰，熱管理已成為制約芯片性能優化的重要因素，必須采用先進手段解決此問題。研究人員采用了一種基于微泵驅動的相變冷卻技術，該技術利用微尺度泵送裝置，驅動冷卻介質在芯片內部的微流道循環。工作介質吸收處理器產生的熱量，發生從液相到氣相的轉變，氣態冷卻劑隨后被特定結構引導排出，經過冷凝處理后重新進入循環。這一方法能夠在較低溫度下快速、高效地冷卻芯片，無須額外的熱交換，且不會改變芯片內部的結構。此外，研究人員還提出了一種基于熱管技術的新型高熱通量相變冷卻方案，通過對芯片上的熱通道進行精確的流體控制，實現高效的冷卻效果。
3.4.3 在車規級碳化硅器件中的應用
車規級碳化硅功率器件是新能源汽車功率電子系統的關鍵組成部分，業界十分重視其在極端工作環境下的穩定性。有研究者提出納米銀燒結界面搭配金剛石基板的新型散熱方案，該方法能大幅提高器件的散熱能力。納米銀燒結技術可以實現低溫互連，確保界面導熱性并保持出色的力學特性。金剛石基板超高的熱導率[＞2000 W/(m·K)]能夠使熱量迅速散開。在175 ℃高溫環境下對采用此方案的器件進行測試，結果表明熱阻變化始終維持在±5%以內，這保障了車規級碳化硅器件能在各種復雜條件下可靠運行，滿足了新能源汽車行業對此類電子部件的嚴苛要求。
3.5 半導體封裝散熱技術優化方向
第一，智能熱管理。芯片熱力狀態的實時監控與動態調控依賴于微型溫度傳感模塊與自適應控制算法?？刂葡到y(tǒng)在芯片高負載時可增強散熱單元的功率以實現高效降溫；在輕負載時，優化算法可以降低散熱功率達成節電目標。這種智能熱管理方案運用熱流的實時調節功能，實現了散熱效率的最大化，同時還大大降低了系統總能耗。
第二，科學使用量子點散熱材料。量子點散熱材料是一種具有巨大潛力的新型散熱材料，其利用表面等離子體激元效應，提升遠紅外輻射散熱效率。表面等離子體激元是指在金屬表面存在的一種自由電子和光子相互作用產生的集體振蕩現象。合理設計量子點的結構和性質可以激發表面等離子體激元效應，從而增強材料的遠紅外輻射能力，提高散熱效率。
4 結語
綜上所述，隨著新材料、新結構、新工藝的協同創新，散熱技術取得了顯著進步。從材料優化方面的高導熱封裝材料和熱界面材料的不斷發展，到結構創新設計中的三維異構封裝和雙面散熱架構的應用，再到先進工藝集成中的低溫鍵合技術和微結構加工，每一項技術的突破都為半導體器件的散熱提供了更有效的解決方案。
