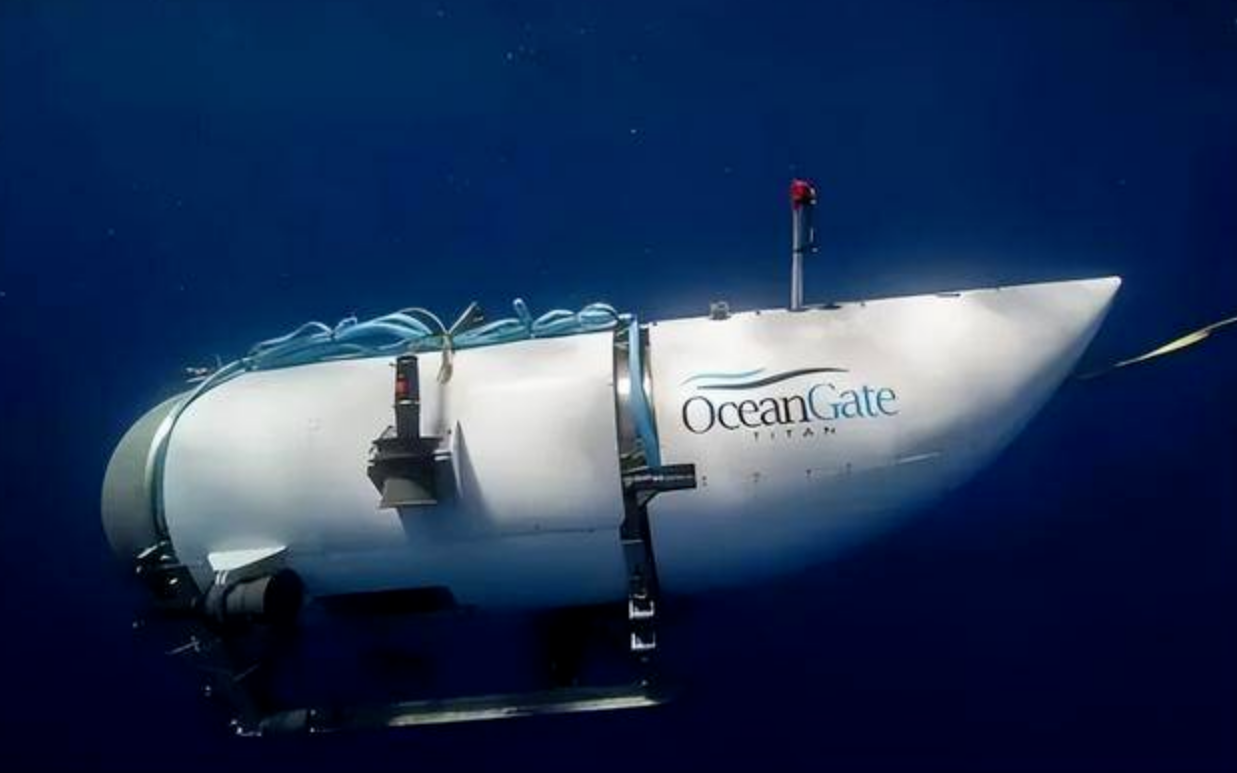

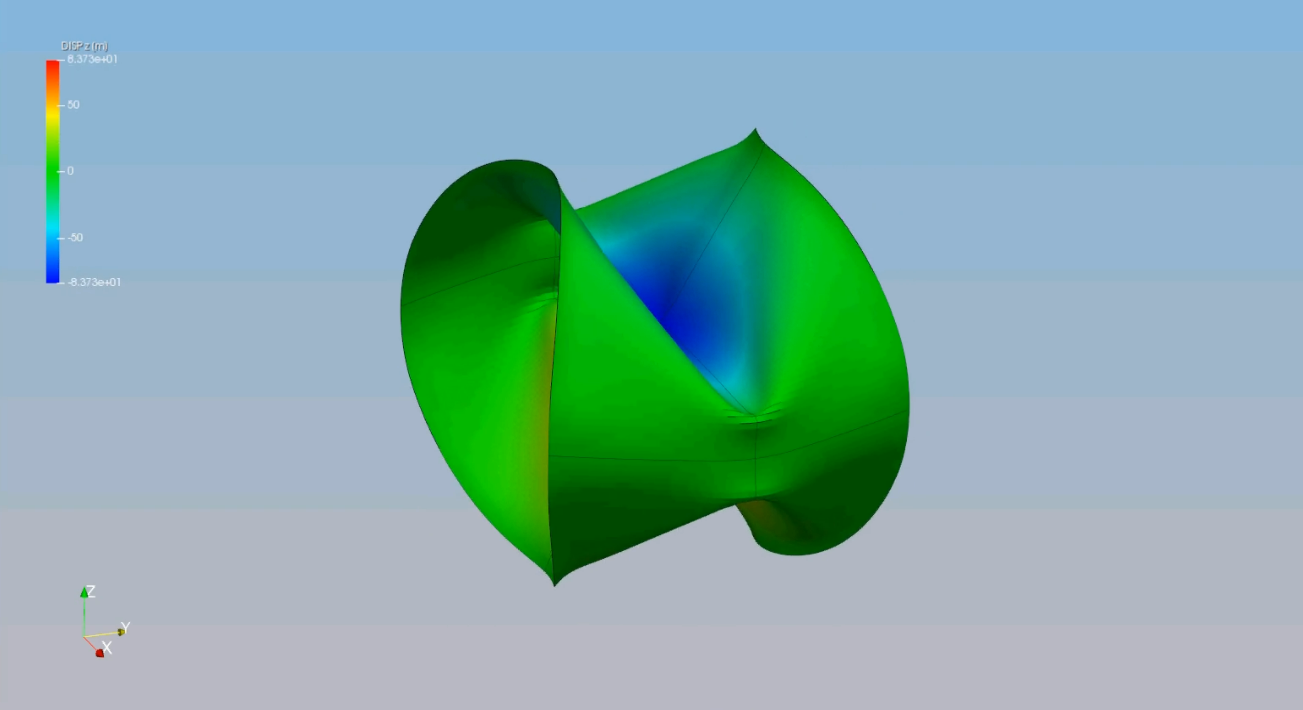

2023年6月18日，“泰坦號”潛艇失蹤，令世人震驚。調查結果表明該潛艇已在深海發生“內爆”，五名乘客全部遇難。雖已過去兩個月，有關該事件倫理道德及潛水器內爆原因的討論仍在繼續。

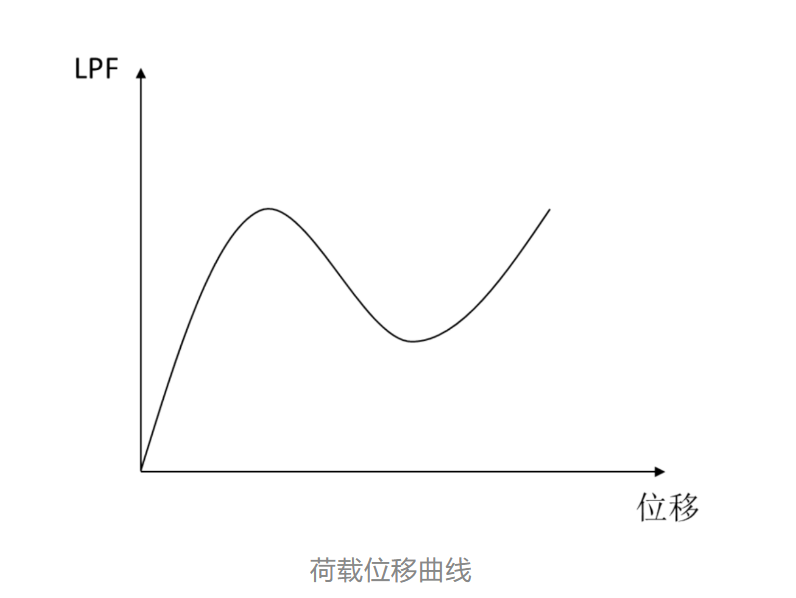

線性屈曲＆非線性屈
背景介紹
大型LNG儲罐設計與建造工藝復雜、造價高，是能源領域中的尖端技術之一，長期由國外企業壟斷。中海油氣電研發中心與云道智造合作，采用“平臺+應用”的模式，基于云道智造自主可控通用多物理場仿真平臺Simdroid，面向大型LNG儲罐數值分析的需求進行功能增強和行業知識集成，形成高度專業化、自動化的大型LNG儲罐有限元分析軟件。其內罐系統結構分析，便使用了Simdroid的屈曲分析模塊。

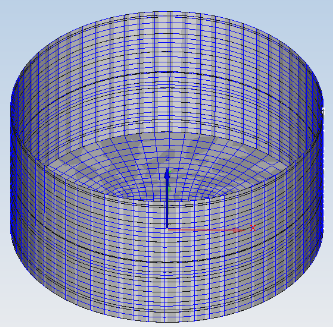

NO.1 混合單元建?！獌裙藓图訌娊?/strong>
NO.2 仿真分析
2.1 液壓+外壓工況設置
罐內承受液壓：靜水壓力，液面高度為43.480m 內罐外壁受外壓：1000Pa 內罐底面約束豎向位移，在底面外緣水平約束四個節點
2.2 線性屈曲分析
2.2.1 工況設置（屈曲分析之前先進行了靜力分析，此處省略）
內罐外壁受外壓：1000Pa 內罐底面約束豎向位移，在底面外緣水平約束四個節點

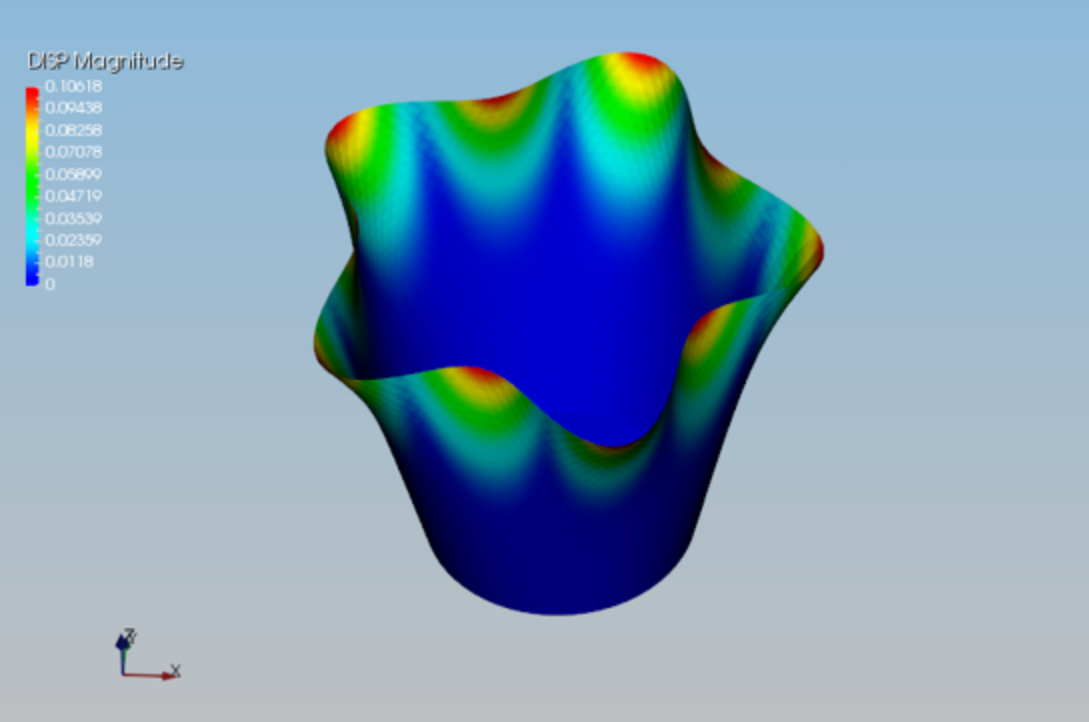

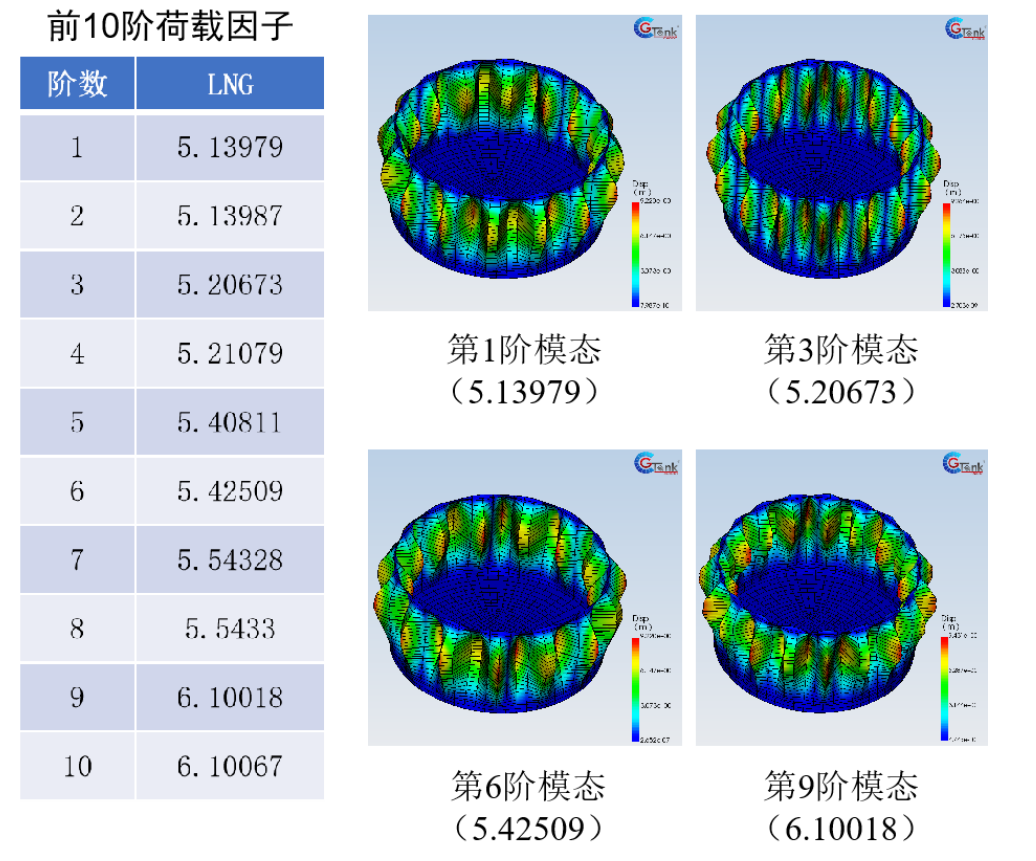

上圖是LNG內罐結構線性屈曲分析前10階載荷因子以及部分屈曲模態，將載荷因子與外加載荷相乘，便得到各模態下的臨界載荷。

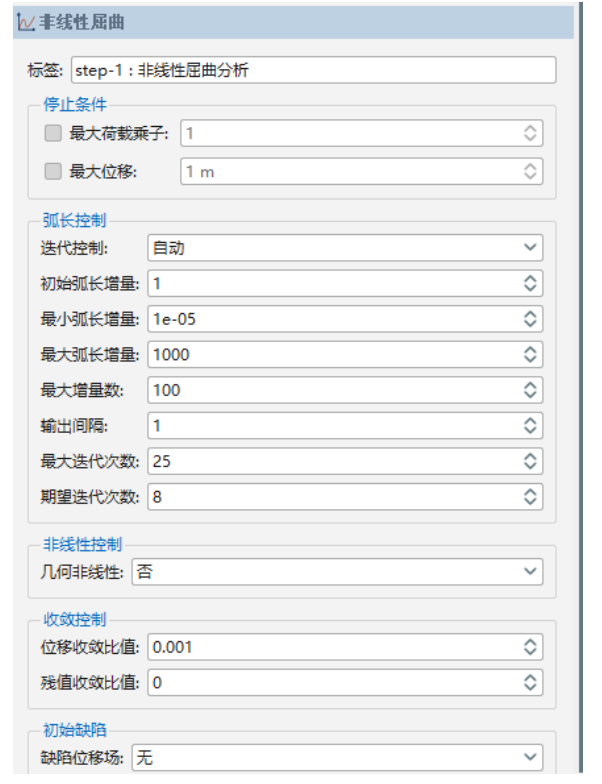

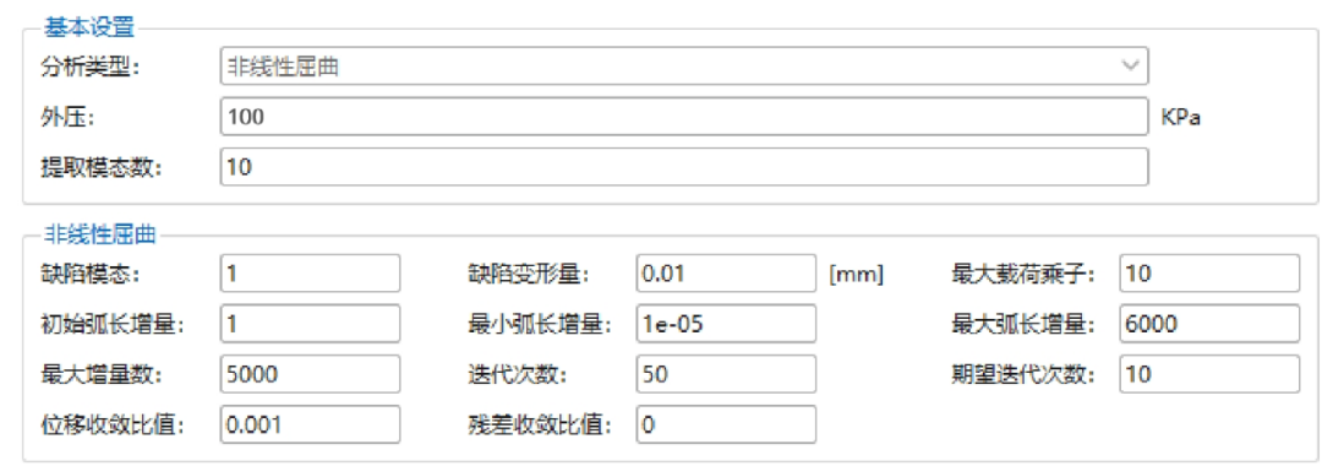

2.3.1 非線性屈曲工況設置
內罐外壁受外壓：0.1MPa 內罐底面約束豎向位移，在底面外緣水平約束四個節點 初始缺陷設置為線性屈曲1階模態。在不考慮其他因素的情況下，1階屈曲模態往往最容易發生，所以通常選用1階模態作為初始缺陷。

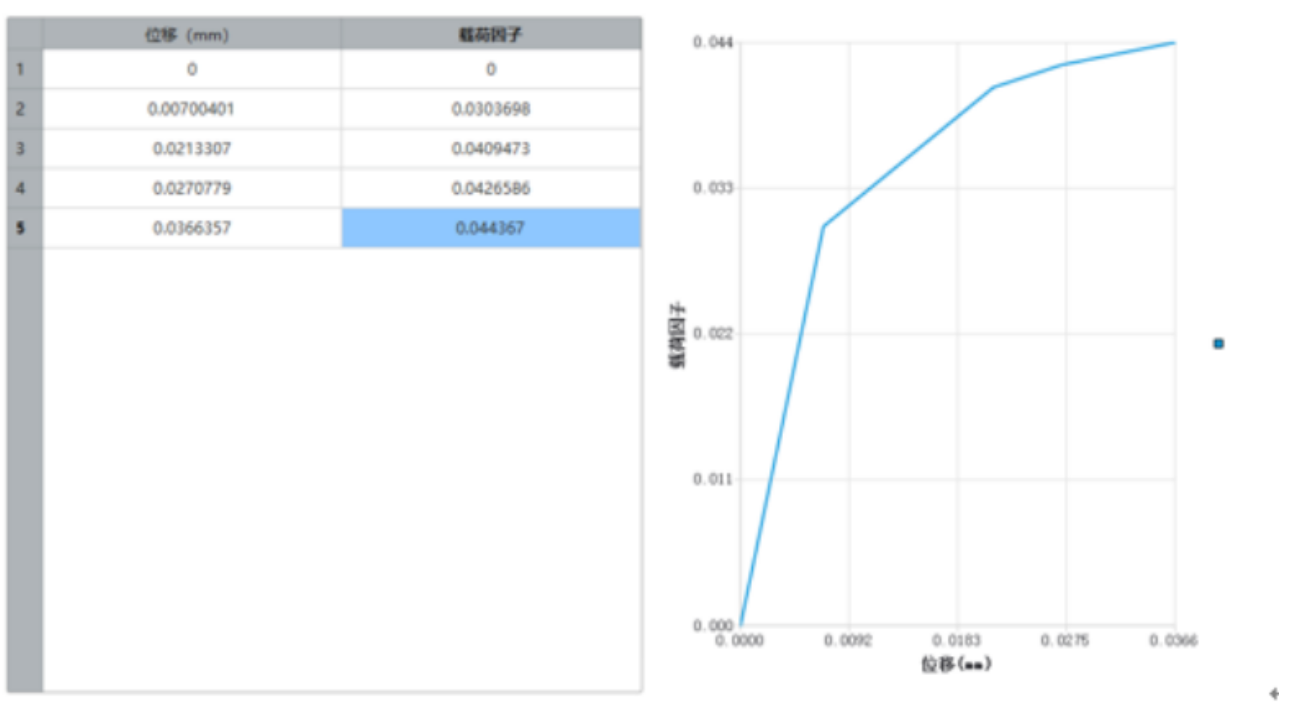

2.3.2 計算結果
云道智造Simdroid通用多物理場仿真平臺
Simdroid通用多物理場仿真平臺具備自主可控的隱式結構、顯式動力學、流體、熱、低頻電磁、高頻電磁、多體動力學、多學科優化等通用求解器，支持多物理場耦合仿真。在統一友好的環境中為仿真工作者提供前處理、求解分析和后處理工具。同時，作為仿真PaaS平臺，其內置的APP開發器支持用戶以無代碼化的方式便捷封裝參數化仿真模型及仿真流程，將仿真知識、專家經驗轉化為可復用的仿真APP。
END
云道智造獨立打造了自主可控的通用仿真引擎，開發了通用多物理場仿真平臺Simdroid，為電子電力、石油石化、航空航天、汽車船舶、裝備制造、軌道交通等重點行業提供自主可控的仿真解決方案，有力推動了仿真軟件自主化進程；基于根技術平臺，云道智造通過多種方式打造垂直領域專用軟件，搭建基于云的工業APP商店Simapps，構建“行業軟件+仿真APP”的普惠仿真生態，有力推動了仿真技術大眾化進程。
