AIRSPAN使用FLOTHERM熱處理軟件將DSL1基站小型化并增強了其性能

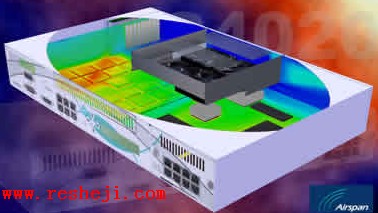

                         AS4020內部的Flotherm熱仿真模型圖

     Airspan - 世界領先的無線DSL設備供應商 – 通過使用Flomerics公司的Flotherm熱處理軟件在很大程度上改善了他們的AS4020高速IP數據傳輸及語音基站的性能。用Flotherm可確定冷卻要求并且不用再花費成本制造樣機，因此，Airspan成功地將一個典型的基站安裝機柜的高度由原來的2.2米降至1.45米，至此，他們可以不再使用昂貴的冷卻裝置來放置機柜了。Airspan的AS4020是電信與互聯網服務供應商的理想設備，使得這些供應商能夠?yàn)?SME,SOHO（家庭辦公室）以及本地用戶提供大量的IP服務以滿足其越來越多的需求，這類服務要求快速并保證質量。
工程經理John Woodhouse和機械工程師Mike Lyndsel集中使用Flotherm對放置在單元內調制解調器支架上的高新性能器件的散熱狀況進行模擬，與過去1.7兆比特率的AS4000相比，新一代的AS4020可為每個無線電頻道提供8.5兆比特率的信號傳輸。調制解調器支架的尺寸也要由550mm大幅減至65mm，這樣進一步加劇了設備過熱的問題，而這正是電子設備失效的首要原因。Airspan的工程師們以Flotherm熱處理軟件為應用工具，要將操作溫度由100攝氏度降至60攝氏度。芯片上的散熱風扇和內部封裝的風扇用于將機柜周圍的空氣吸入并從前方通風孔排出。他們在安裝這些風扇之前，要對子機柜和各種風扇結構中的熱點進行檢測。
Airspan的機械工程師Mike Lyndsel在談到這一項目時說：“Flotherm使我們可以快速地創建新的設計方案并在很短的時間內確定這一方案是否可行。因而，我們的設計只需一臺樣機，這樣可以將產品投放市場的時間減少大約4個月。完全可以回報每年用于Flotherm 軟件的費用。

 DSL1 – 數字式用戶線 – 從某一給定位置到電話公司中心局，以普通銅質電話線連接的高速專用數字電路。DSL為話音和傳真提供一個專用頻道，這就意味著用戶可以在打電話和收發傳真的同時仍可通過這一線路進行高速數據傳輸。
