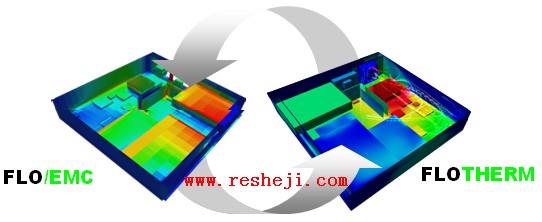

FLOTHERM & FLO/EMC--熱和EMC協同分析工具

    熱分析和EMC分析已成為設計工作中需要同時兼顧的一個完整部分，對兩者中任一方的改進都會影響到另一方的性能。例如，要改善輻射的EMC性能您可能會在設計時增加內部屏蔽或隔板。但是，這類屏蔽可能會影響氣流通過此部件并阻礙其流經大功耗元件，從而影響部件的散熱。
同樣，要改善冷卻性能，您可能會改變一些金屬殼體的通風孔孔徑，但這樣就有可能造成電磁干擾。為了在得到最終方案之前就能減少因這兩方面設計沖突而造成的反復修改，F(xiàn)lomerics軟件公司在原有基礎上又?jǐn)U充了一種便捷的方法：可實時地在Flotherm和Flo/EMC兩設計工具之間進行直接數據交換。您立刻就會看到任何設計的改變對熱和 EMC會有怎樣的影響。4.1版軟件的發布可以使您更方便地從機械CAD軟件中導入模型。它可以自動去掉機械繪圖中的一些不必要的細節只留下那些與熱和EMC相關的信息。庫管理器會處理相關部件的基本特性并匹配部件號以確定相應的熱數據。



由于您可以對局部進行網格加密，僅在必要的地方添加細節—例如，在大功耗元件周圍—而在其它地方簡化計算，因此您就可以更快地進行分析，這有助于同時探查熱和EMC性能。您可以將定義了局部網格的部件存為完整的目標文件以便重用，這就意味著當您為改善空氣流動而移動某一部件時，相應的網格也會隨之一同移動，可以不必每次都重新計算了。
Flomerics還增加了其優化工具的范疇。您可以定義目標對象和可變參數，并由軟件尋找解決方案。軟件首先用實驗設計法（DOE）設定一些隨機的設計方案，然后選擇最佳方案。這一過程是Flomerics與CQM的優化軟件合作完成的。
對于熱分析，您可以從EDA電路描述中獲得熱模型的輸入數據并將其與模型庫中的數據進行匹配。對于EMC，您可以自定義噪聲源并從數據庫中獲取屏蔽材料的材料性能。仿真所顯示的EMC結果可以自動對比標準規范，用“通過/失敗”來描述。在這組仿真軟件中的另一個相關功能是FloStress.它用于研究一個元器件在熱與機械循環往復工作中的壽命。
