進入2019年，乘著西門子數字化軟化行業解決方案的大船，Siemens Simcenter FloTHERM/XT家族動作生猛，略作回顧：
1. 經過多年合作，收購了意大利Prof.Lorenzo Codecasa.的專利技術FAst Novel Thermal Analysis Simulation Tool for Integrated Circuits (FANTASTIC)，以此為基礎，開發了數值化的模型Boundary Condition IndependentReduced Order Model (BCI-ROM)，這使得對于復雜情況下的高效可及瞬態仿真成為現實，比如對一部包含所有詳細熱特性的手機CPU的瞬態仿真，對于電動汽車/高鐵的變流變頻器中實時工作的IGBT的瞬態仿真（前提是在FloMaster的支持下，將整部電動車基于路譜的功率譜計算出來）。
同時，還推出了可以與Mentor Eldo（類SPICE仿真）進行聯合電壓電流功率與熱的協同仿真的Netlist，擴展了模擬電路的信號完整性分析。
2. 多頻if-then仿真
用戶可以在FloTHERM中定義虛擬溫度傳感器，同時賦予某個熱源變化的功率進行仿真，當虛擬溫度傳感器超出某個范圍時，軟件可以自動提高或者降低功率作用的頻率，或者打開/關閉某個風扇等等。這對于功率半導體與手機CPU的全工況仿真極為有用。
3. 基于對供應鏈的承諾，推出了ECXML。這是與競爭對手Ansys聯合開發的一種行業標準格式，2018年Mentor Graphics與Ansys決定對所有用戶開放這種標準。目前Flotherm XT, FloEFD, STAR-CCM+均能讀入這種標準格式
4 增加與物件及最大溫度關聯的繪圖，按需顯示表格數據，為可視化后處理提供完整腳本支持等等。來源于用戶的反饋推動了這些新增功能的實現，使得軟件在多方面的性能都得到了提高，更易于使用。順便要說的是，幾十年來，F(xiàn)loTHERM一直支持一個稱為ideas的項目，就是全球客戶提出希望增加的新功能，累計被提出次數最多的幾項ideas，往往會優先在下一個版本中實現。

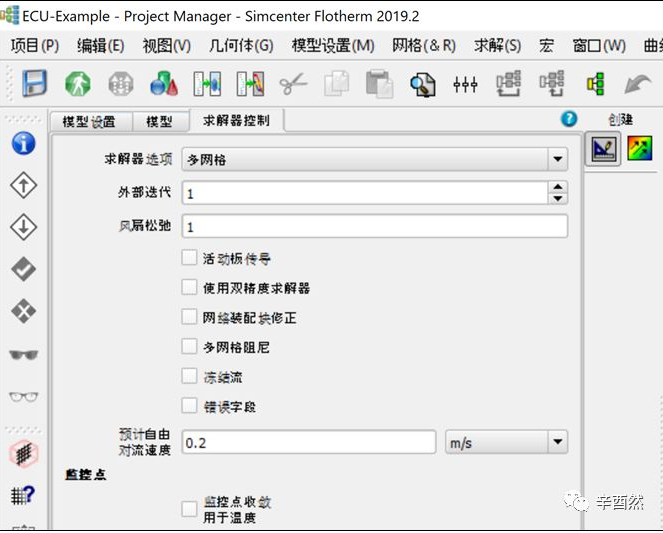

這次發布還有一個新增的功能使得整個系統的使用快捷好幾倍，聽起來不太讓人相信，不是嗎？可是至少對于部分用戶而言，確有其事。準確的說，這部分客戶包括中文用戶，以及任何在大中華區擁有熱設計部門的公司。在為日語界面提供支持多年之后，Simcenter Flotherm 及Simcenter Flotherm XT新增了對簡體中文用戶界面的支持，包括軟件的安裝。

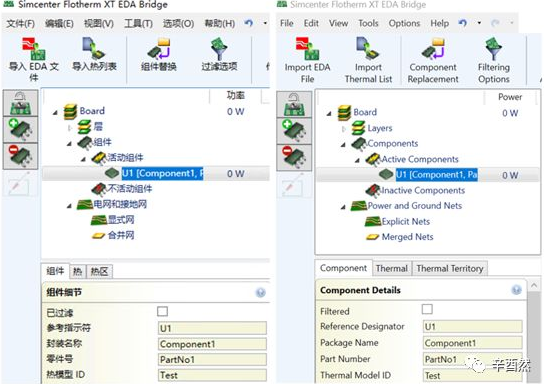

Simcenter Flotherm XT EDA Bridge 簡體中文版及英文版比較
以設計者為核心的工具特別受益于為那些母語不是英文的用戶提供本地語言支持。本地語言版本極大提高了用戶操作軟件的速度。設想一下，如果使用一個全中文的界面，您的工作效率將會有怎樣的提高？
在Simcenter Flotherm Flexx 之內，所有的工具欄，下來菜單以及提示框已都有中文版本。中文界面不影響數據本身及數據模型的內部命名，用某種語言版本產生的項目可以被導入進任何其它語言版本。
對于公司的重要性對于電子熱設計來說，用戶是否能夠使用由任何語言界面所創建的模型至關重要，原因在于供應鏈總是非常復雜，另外供應商也必須與客戶共享模型以支持客戶的熱設計工作。利用Simcenter Flotherm Flexx 的庫功能，供應商可以提供各類模型，包括封裝熱模型，風扇，散熱器，外殼或完全封裝的PCB組件模型。
本文來源：辛酉然，版權歸原作者和原公眾號所有，轉載在于分享更多資訊。如有侵權，請聯系我們，謝謝。
