2016年4月23日下午，中國熱設計網主辦的首屆熱設計沙龍技術交流活動在深圳市南山區六洲商務中心正式舉行。來自深圳區域的近30名熱心網友參與了交流活動，其中幾名網友特地從東莞趕來。



    技術交流活動的主要議題圍繞熱設計密切相關的實戰性工程技術、相關加工工藝以及散熱新材料展開。

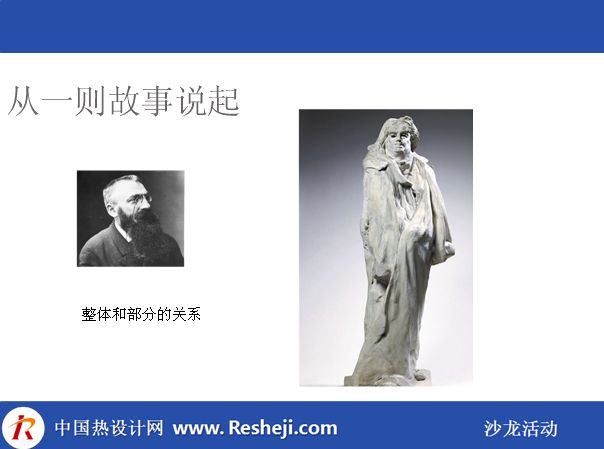

首先，Jason以羅丹“砍手”的故事，引入《從系統角度看熱設計》的主題，結合水冷板設計要素，闡明熱設計作為工程技術，區別于科學研究，應以產品成功為導向的觀點。得到大家的共鳴。而后結合水冷、風冷、自然散熱三種類型的實例，說明熱設計的對象應放在具體用于場景下確定設計條件，避免出現盲人摸象式的設計方案。





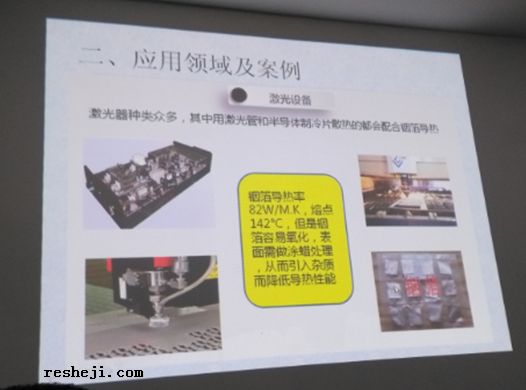

接著，熊經理分享了全新的導熱材料——液態金屬。液體金屬導熱系數高達60W/(mK)，作為熱界面材料，具有熱阻低，性能穩定，耐受高工作溫度，不易揮發等特點，應用前景比較廣闊。熊經理介紹了液態金屬在激光器和衛星等領域成功的應用案例，并展示了液態金屬與國際知名TIM品牌道康寧、信越等代表性硅脂對比測試數據。網友對新材料產生了濃厚的興趣，提出滲漏后引起的導電危害、溫度波動對熱阻影響等問題，熊經理結合公司最新的研發成果一一作出解答。最后，網友們現場見證了金屬片在熱水中融化的過程。


第三個議題，Terry為大家講解了熱管和VC的制成工藝，折彎尺寸，加工長度等工藝限制，展示了折彎、壓扁對熱管性能影響的實測數據。最后探討了VC在手機、pad等應用特點與制成工藝。




最后，深圳市凱榮亞科技有限公司(http://www.hkftech.com/)的Maryrao介紹了常用散熱風扇的知識，作為三洋風機的一級代理，詳細講解了三洋風機的產品特點和技術優勢。



半個小時自由討論時間，重點解答了幾個問題：

1. 網格線與實體邊界不重合問題
alun52：板級建模仿真，流道前后有多個散熱器時，經常出現網格線與邊界線不重合現象，一部分散熱器翅片與空氣處于同一個網格內，一般怎么處理？
Jason：網格劃分的原則是要根據物理量的梯度相關的，對于一般的平板翅片的散熱器，垂直于翅片的方向速度、溫度梯度比較大，這個方向網格應該最密；其次是沿翅片高度方向，溫度變化較大，網格密度次之；沿流體流動方向，梯度較小，網格可以適當稀疏一些。
針對所述問題，需要在翅片法向加密網格，保證翅片上至少兩個網格，網格細化會減少網格線與實體線不重合的幾率，此外，細化網格后，個別的不重合現象引起的誤差比較?。?. 翅片散熱面積基本不變；2. 通道的水力直徑變化比較微小，以此推算的Re以及對流換熱系數基本不變。

2. 自然散熱的計算
zz_hf013：我用了一個比較特殊的軟件，沒有計算對流傳熱，需要樣機測試數據輸入后，計算比較準確。不知道什么原理。自然散熱，熱功率變化后，熱阻是否變化。
Jason：工程傳熱傳質學有將對流傳熱過程轉?；癁閷?dǎo)熱的應用例子，即將對流傳熱這算成一定厚度，一定導熱系數的附加層。這個軟件應該應用的這個原理。
自然散熱，Nu與Gr成函數關系，而Gr和熱流密度相關，因此功率變化，熱阻也會相應變化的。
zz_hf013：但是我用軟件計算，好像沒有調整熱阻，計算結果也比較準。
Jason：工程上，小溫升問題，可以假定物性參數為常數，此時可以根據熱流密度和特征尺寸估算自然散熱的溫升，從而計算Gr后再修正對流換熱系數，你用的軟件是否在后臺通過調整“對流層”實現數據修正就不好說了，最好看軟件的應用說明。

3. 水冷散熱器設計
Ray：剛才介紹了，水冷散熱器設計時需要關注好多因素影響，那什么樣的水道截面形式比較好
Jason：評價水冷散熱器的好壞，一般從熱阻和流阻兩方面考察，跟介質種類，工作溫度范圍，甚至加工工藝密切相關。水冷散熱器設計的培訓需要四五個小時的講解，今天的時間比較緊，無法詳細講解了。后面的沙龍活動可以考慮陸續分享。

寶貴建議
活動結束后，部分網友共進晚餐，并對沙龍活動提出了寶貴建議
1.需要大一點的場地，滿足大多數網友參與需要
2.交流主題可以更有針對性一點
3.互動的形式可以多樣一點

第一期熱設計沙龍活動圓滿落下帷幕(論壇交流)，感謝熱心網友的支持，下一期活動將會更加精彩，6月底，不見不散，敬請關注
