什么時候會用到resistance ?
如果常用的grill / vent 就那么幾種，那么就可以計算出它們的屬性值，在flotherm里保存成常用的resistance .
后面進行仿真計算時，拿出來就可以用，可以減少系統的網格數。
下面就如何擬合平面阻尼進行了步驟分解：


寫在開篇前：

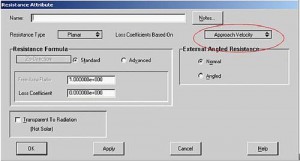

首先看resistance的屬性面板：選擇planner，advanced 。

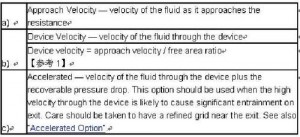

在help里面，壓降基于這三種速度來計算：

在這個例子里，我們選用approach velocity,也是默認的。


具體步驟如下：

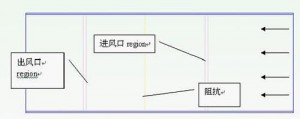

1. 用數值風洞進行計算實體平面阻抗的壓差曲線。

隨著變化的風量，得出一組壓差的數據：

<img alt="1466424143-4512-0oVfaeYPt7-nB6bcVIrVwhXViQrQ" height="177" 300px"="" data-cke-saved-src="/d/uploads/allimg/160621/002415O44-4.jpg" src="/d/uploads/allimg/160621/002415O44-4.jpg" width="300">
根據公式，flotherm 中的壓降時這樣定義的：

A 和B就對應軟件中的A,B

指數n 對應軟件中的index 。

而根據壓降的公式：

公式1和2右邊相等，即可推算出

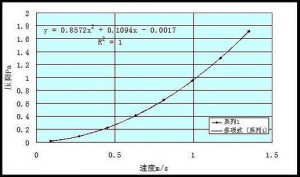

根據上圖表趨勢線的公式：

所以

因此:
A=7266.667
B=1.42
L=1 m ? 注意單位。
Index=0 ?

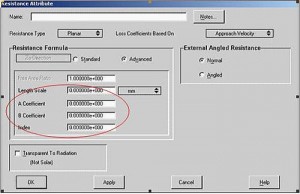

2. 用resistance 替換實體阻尼，resistance 的參數根據上面計算的填入。
3. 重新計算不同風量下阻尼兩側的壓差，看看擬合程度有多高。


與實體阻尼的擬合較好，說明這樣計算A B是可行的。


需要注意的問題：
a) 計算這種阻抗時需要在modeling里面選擇湍流。
b) 選擇resistance 設置advanced，選擇approach velocity。
c) 對于特征長度L和指數index的選擇，還是沒有頭緒，不知有何物理意義。
