上篇寫了flotherm中平面阻尼的設置，由于涉及到一些不能公開的數據，所以設了密碼。這篇就公開了，供批判使用：

目的：

針對FLOTHERM planner resistance 的設置探討

步驟：

1. 設置數值風洞：

把求解域face 設置：YZ 為絕緣，X 開放。讓求解域的YZ緊貼元件邊緣。求解域X方向設置為3L的長度，L為PCB在X方向上的長度。

放置一個FIX FLOW，設置風速。

設置一個compact cuboid并打孔，一個與它等大的planner resistance。

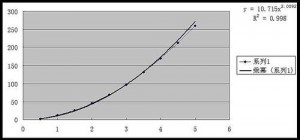

2. 在CC中定義FIX FLOW線性變化，從0.5m/s 到5m/s。通過CC計算，得出pressure隨風速變化的曲線，進行擬合。得出二元方程如下：

橫軸：速度 m/s

縱軸：靜壓差pressure drop Pa

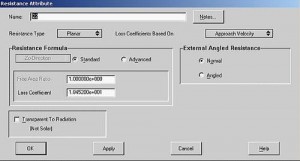

3. 設置planner resistance 如下：

Loss coefficient =2*10.715/空氣密度

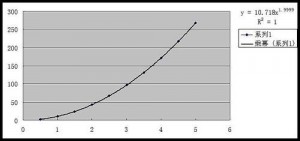

4. 使cuboid處于非激活狀態，在CC中計算pressure drop 。

橫軸：速度 m/s

縱軸：靜壓差pressure drop Pa
