PCB設計中的熱設計的規劃

熱管理 2021-03-03

MID或VR設備屬于電子設備，在工作期間所消耗的電能，除了有用功外，大部分轉化成熱量散發。電子設備產生的熱量使內部溫度迅速上升，如果不及時將改熱量散發，設備會繼續升溫，器件就會應為溫度過熱失效，導致改產品的可靠性下降。在電子設計的源端需要我們充分考慮到散熱，對散熱設計的規劃顯得尤其重要。

01發熱引起的因素

引起印制板溫升的直接原因是由于電路功耗器件的存在，一般有以下幾種因素引起：

1、器件選型不合理電，氣功耗過大

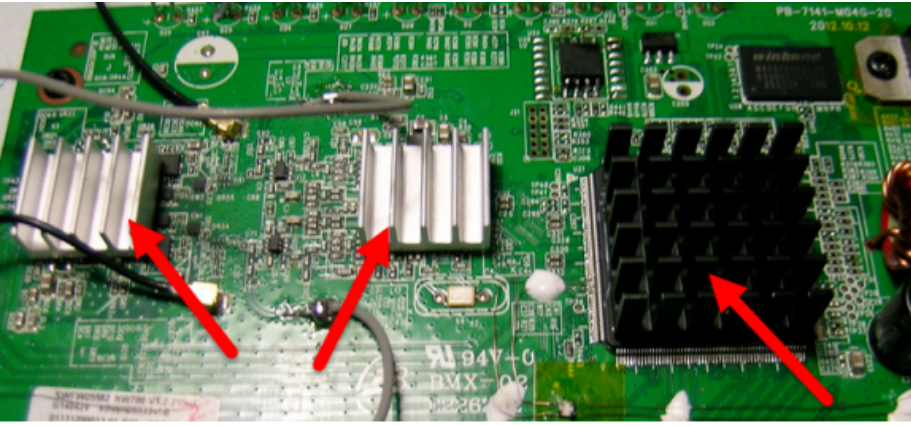

2、未安裝散熱片，導致熱傳導異常

3、PCB局部不合理，造成局部或全局溫升

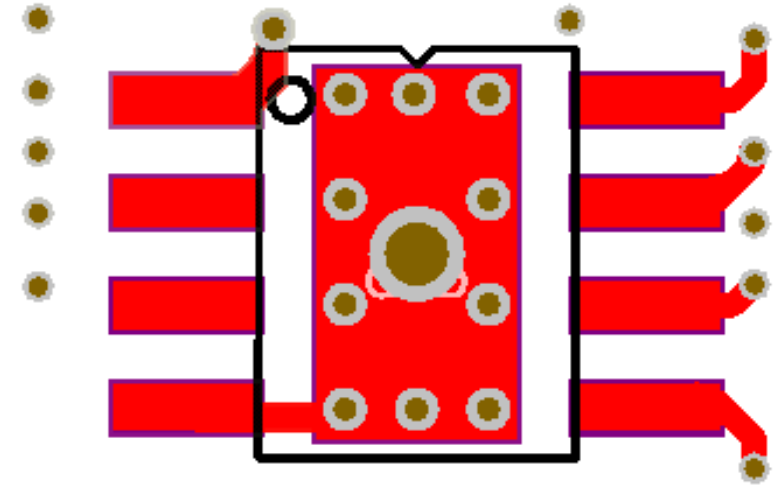

4、布線散熱設計不合理，造成熱集中。

02熱設計規劃

針對上節我們提到的常見散熱因素，我們在規劃熱設計的時候，就此因素提出一些常見的解決方案：

1、器件選型

在選型的時候，能實現相同功能的前提下優先選擇功耗低的器件，當然這也是從成本上的一些考慮。

2、器件布局

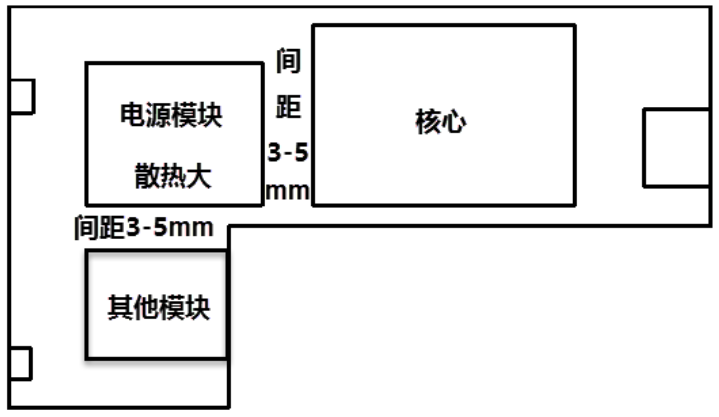

在布局之前我們應該先從原理圖里面到散熱的模塊，比如常見散熱比較大的PMU模塊，DCDC模塊及一些單元主控芯片，如圖3-50所示。在布局的時候我們一般把這些散熱大的模塊部分分塊放置，并隔非散熱嚴重的模塊3-5mm的間距。
