石墨散熱膜能輕松解決手機發熱爆炸的問題？

熱設計 2021-01-29

一、散熱膜簡介

散熱膜，是用在手機、平板電腦等上面的一層導熱散熱的薄膜。

散熱膜是一種全新的導熱散熱材料，具有獨特的晶粒取向，沿兩個方向均勻?qū)?，片層狀結構可很好地適應任何表面，屏蔽熱源與組件的同時改進電子產品的性能。

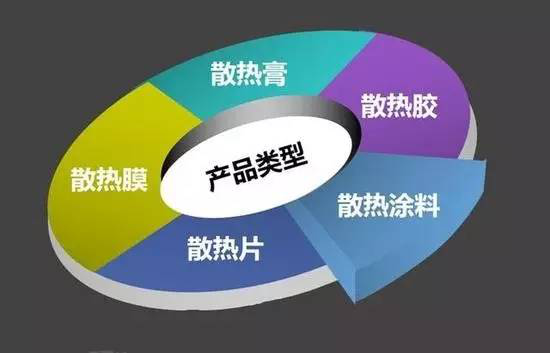

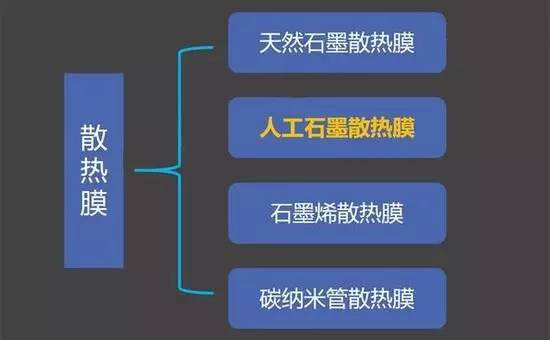

二、散熱膜分類

天然石墨散熱膜：價格便宜，但是不能做很薄，且散熱效果較差；

石墨烯散熱膜：效果最好，但價格太貴，動輒上千元；

人工石墨/碳納米管散熱膜：散熱快，散熱效果相差不多。

報告主要針對目前市場應用最多的石墨（人工石墨）散熱膜進行分析。

三、石墨散熱膜特性

極佳的導熱性能：導熱系數高達600-1200w/（m-k）（相當于銅的2到4倍，鋁的3到6倍），熱阻比鋁低40%，比銅低20%；

比重輕：1.0-1.9g/cm3（密度相當于銅的1/4到1/10，鋁的1/1.3到1/3）；

低熱阻，柔軟且容易裁切（可反復彎曲）；

超薄性：厚度（0.025-0.1mm）；

表面可以與金屬、塑膠、不干膠等其他材料組合以滿足更多的設計功能和需要。

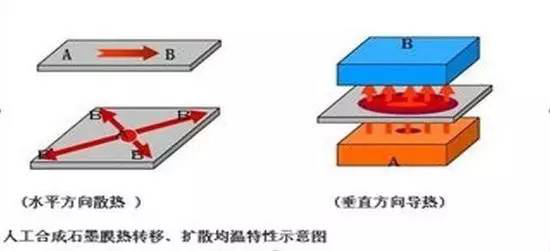

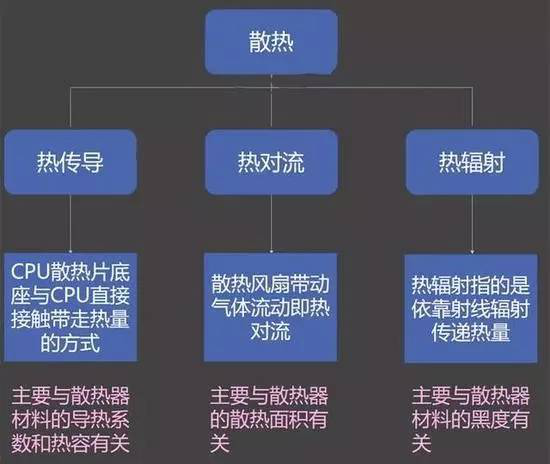

四、散熱膜散熱原理

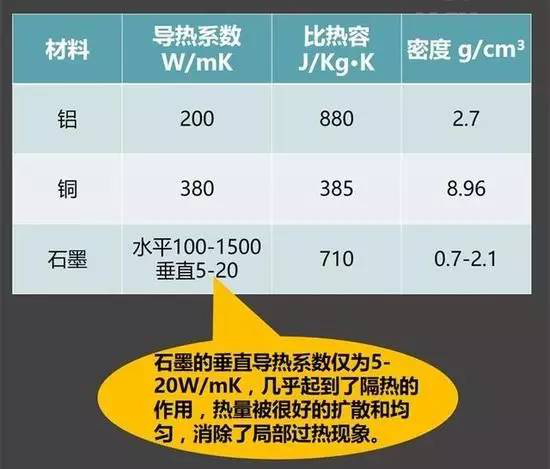

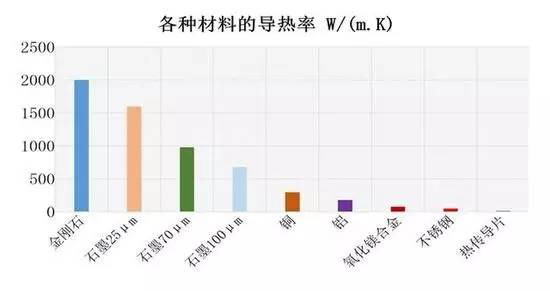

五、不同散熱膜性能對比

導熱系數通常理解就是導熱的快慢，對于散熱器來說，越快越好，即數值越大越好；

比熱容反映了質量相等的不同物質升高（或降低）相同的溫度時，吸收（或放出）的熱量并不相同，物質的比熱容越大，吸收（或放出）的熱量越多；

密度越小，相同體積下物質質量較輕。

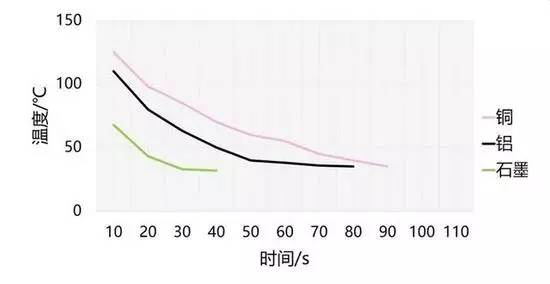

由兩幅圖可看出，導熱率當面，石墨散熱膜比傳統的散熱材料存在很大優勢；其次，石墨膜測試數據顯示，其具有溫度低，溫差小、速度快、時間段、迅速降溫、冷卻、比熱容小等特性。

六、石墨散熱膜制備與應用

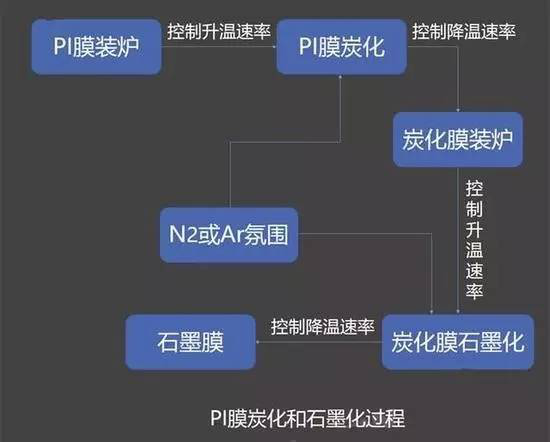

人工石墨導熱膜制備工藝核心是PI膜炭化和石墨化過程

石墨散熱膜應用實例（主要應用于電子行業）

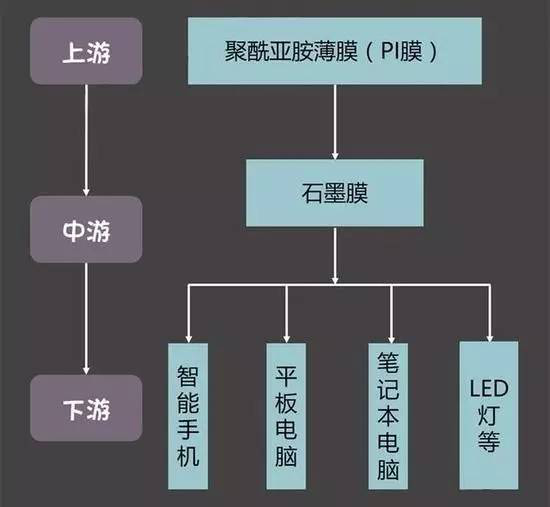

石墨散熱膜產業鏈

七、石墨散熱膜相關政策

2010年10月10日,國務院頒布《國務院關于加快培育和發展戰略性新興產業的決定》(國發[2010]32號)，將新材料列入戰略性新興產業,提出“大力發展稀土功能材料、高性能膜材料、特種玻璃、功能陶瓷、半導體照明材料等新型功能材料。”石墨導熱膜即屬于高性能膜材料。

2012年2月24日，工信部發布《電子信息制浩“十二五”發展規劃》，其子規劃《電子基礎材料和關鍵元器件“十二五”規劃》提出重點發展的領域包括電子材料中的石墨材料。

2012年7月9日，國務院發布《“十二五”國家戰略性新興產業發展規劃》，提出大力發展新型功能材料、先進結構材料和復合材料，開展納米、超導、智能等共性基礎材料研究和產業化，提高新材料工藝裝備的保障能力。

2013年2月16日，發改委《產業結構調整指導目錄（2011年本）（修正）》，明確將“信息產業新型電子元器件等電子產品用材料”列為鼓勵類產業。

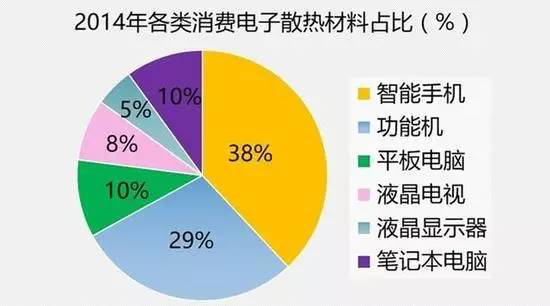

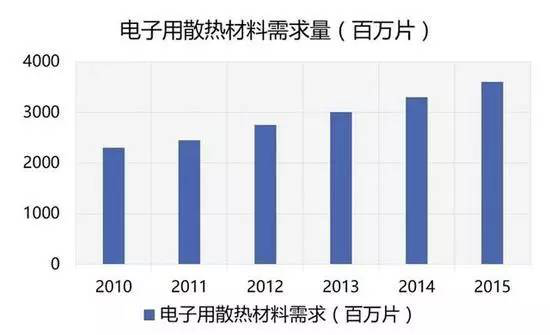

八、石墨散熱膜市場分析
