很久之前，有個網友問過Jason，有個30℃的金屬塊，丟到70℃的溫箱中，如何仿真它的溫度變化曲線？Jason也曾把這個問題放到熱設計網官方QQ群（319322744）中討論，遺憾的是沒有人給出合適的解決方法。今天，Jason就把這個工程問題的仿真設置方法展示給大家。

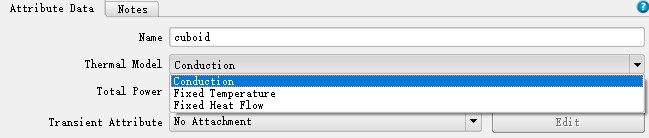

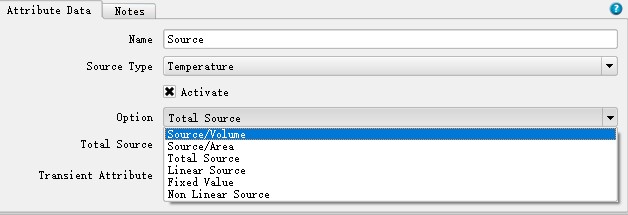

一般來說，Flotherm中，熱源和匯有兩種：實體和Source。但是二者都只能設置定溫或者定義熱功率，但這都是和工程問題不相符的。

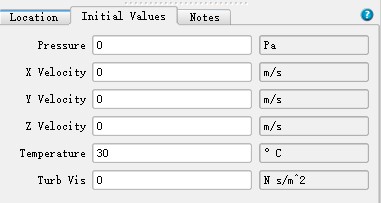

這個問題需要用到Flotherm中一個比較生僻的智能元件——subdomain，我們需要建立一個金屬塊實體Cuboid，賦予對應的材料,然后用Subdomain包圍它。Subdomain位于目錄樹的System下，在subdomain處右鍵選擇Initial Values，定義初始溫度位30℃。

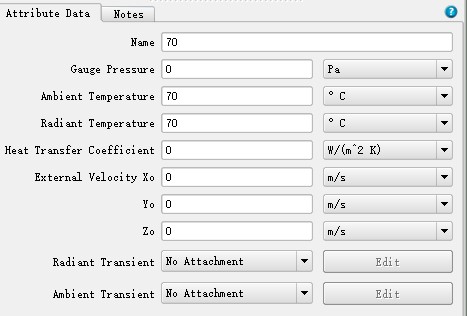

然后正常定義模型的邊界條件：System處右鍵選擇Boundaries，定義計算域的邊界為70℃。然后設置時間步長，開啟瞬態計算。








作為電子散熱商業軟件領導者，Flotherm還有許多好的功能和應用需要大家去挖掘。后面，熱設計網會繼續為大家分享，敬請關注。
